3 說明
SN65LBC182 和 SN75LBC182 是差分數據線路收發器，提供高級別的 ESD 保護，采用 SN75176 的行業標準封裝。這些器件專為平衡傳輸線路而設計，符合 ANSI 標準 TIA/EIA-485-A 和 ISO 8482。SN65LBC182 和 SN75LBC182 整合了一個三態差分線路驅動器和一個差分輸入線路接收器，兩者均采用 5V 單電源供電。驅動器和接收器分別具有高電平有效和低電平有效使能端，它們可以在外部連接在一起，用作方向控制。
驅動器輸出和接收器輸入在內部連接以形成差分輸入/輸出 (I/O) 總線端口，該端口用于為總線提供最小負載，可在寬共模電壓范圍內工作，使得該器件非常適合合用線應用。該器件還包含合用線數據總線的附加功能，適用于電氣噪聲環境應用，例如工業過程控制或電源逆變器。
SN75LBC182 和 SN65LBC182 總線引腳還具有與四分之一單位負載等效的高輸入電阻，允許在總線上連接多達 128 個類似器件。高 ESD 容差可保護器件的電纜連接。(如需更高級別的保護，請參閱 SN65/75LBC184，文獻編號 SLLS236。)
差動驅動器設計包含壓擺率受控的輸出，足以以高達 250kbps 的速率傳輸數據。與不受控制的電壓轉換相比，壓擺率控制允許從主干部署更長的未端接電纜和更長的殘樁線。該接收器設計可在輸入保持懸空（開路）時提供高電平失效防護輸出。可以通過禁用驅動器和接收器來實現超低的器件待機電源電流。
SN65LBC182 的額定工作溫度范圍為 ?40°C 至 85°C，SN75LBC182 的額定工作溫度范圍為 0°C 至 70°C。

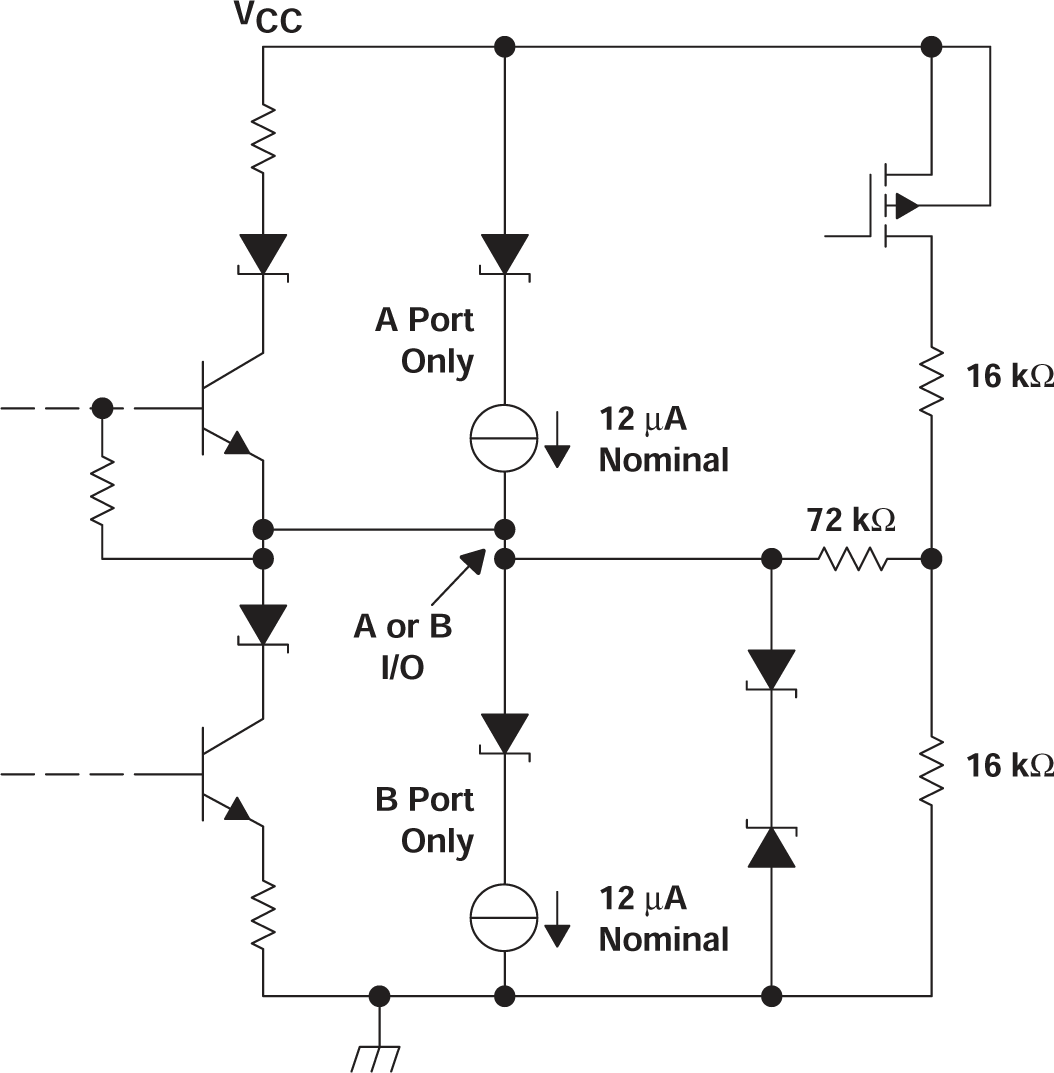

輸入和輸出原理圖
