ZHCSTS0F October 1993 – November 2023 SN65LBC173 , SN75LBC173
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 Pin Configuration and Functions
- 5 Specifications
- 6 Parameter Measurement Information
- 7 Detailed Description
- 8 Device and Documentation Support
- 9 Revision History
- 10Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- N|16
- D|16
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
SN65LBC173 和 SN75LBC173 是具有三態輸出的單片四通道差分線路接收器。二者均旨在滿足 ANSI 標準 EIA/TIA-422-B、EIA/TIA-423-B、RS-485 以及數項 ITU 建議 V.10 和 V.11 的要求。這個器件針對數據速率高達和超過每秒 10 兆位的平衡多點總線傳輸進行了優化。4 個接收器共用 2 個進行或操作的使能輸入，一個在高電平時有效，一個在低電平時有效。
每個接收器在 12V 至 -7 V 的共模輸入電壓范圍內特有高輸入阻抗、輸入滯后以增加抗擾度，以及 ±200mV 的輸入靈敏度。故障安全設計確保了在輸入為開路時，輸出始終為高電平。這兩款器件都使用德州儀器 (TI) 專有 LinBiCMOS? 技術進行設計，該技術具有低功耗、高開關速度和穩健性。
這些器件會在與 SN75LBC172 或 SN75LBC174 四通道線路驅動器配合使用時提供卓越性能。SN65LBC173 和 SN75LBC173 采用 16 引腳 DIP (N) 和 SOIC (D) 封裝。
SN65LBC173 可在 -40°C 至 85°C 的工業溫度范圍內運行。SN75LBC173 可在 0°C 至 70°C 的商用溫度范圍內運行。

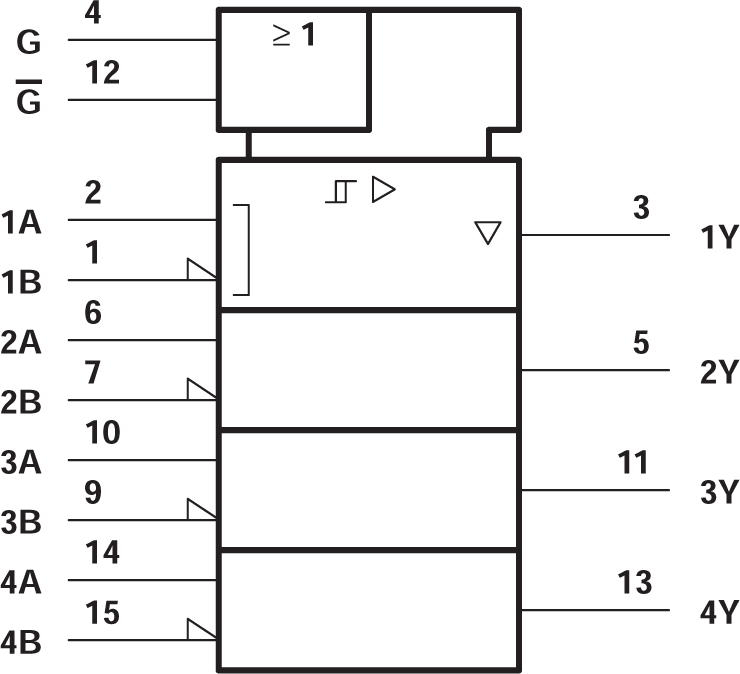

邏輯符號(1)

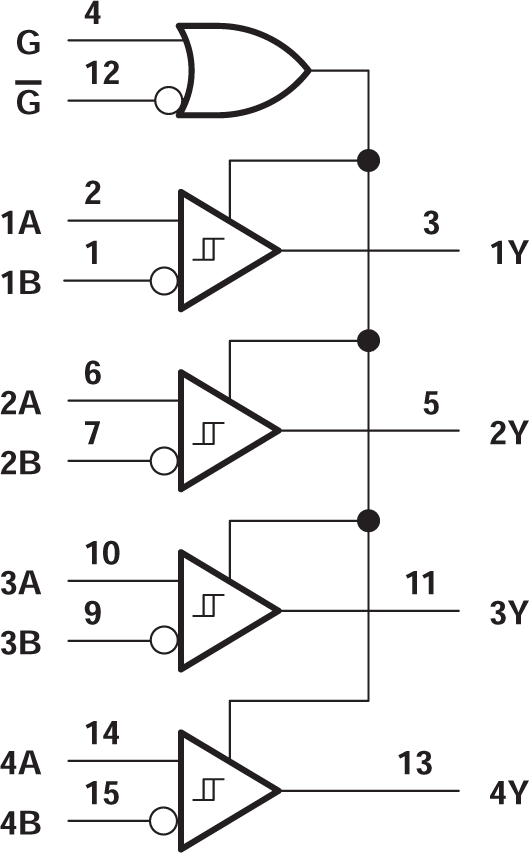

邏輯圖（正邏輯）
