ZHCS603D November 2011 – April 2022 SN65HVDA100-Q1
PRODUCTION DATA
SN65HVDA100-Q1 器件是一款本地互連網絡 (LIN) 物理接口,此接口集成了具有喚醒和保護功能的串行收發器。LIN 總線是一種單線雙向總線,通常用于數據速率為 2.4 kbps 至 20 kbps 的低速車載網絡。SN65HVDA100-Q1 通過 LIN 物理層規范和 ISO 17987 中概述的限流波形整型驅動器將 TXD 上的 LIN 協議輸出數據流轉換為 LIN 總線信號。接收器對來自 LIN 總線上的數據流進行轉換并通過 RXD 將此數據流輸出。LIN 總線共有兩種狀態:顯性狀態(電壓接近接地)和隱性狀態(電壓接近電池)。在隱性狀態下,LIN 總線被內部上拉電阻器 (30k?) 和串聯二極管拉高,所以“響應者”應用無需外部上拉元件。按照 LIN 規范,“指揮官”應用需要一個外部上拉電阻器 (1k?) 加上一個串聯二極管。
| 器件型號 | 封裝(1) | 封裝尺寸(標稱值) |
|---|---|---|
| SN65HVDA100-Q1 | SOIC (8) | 4.90mm × 3.91mm |

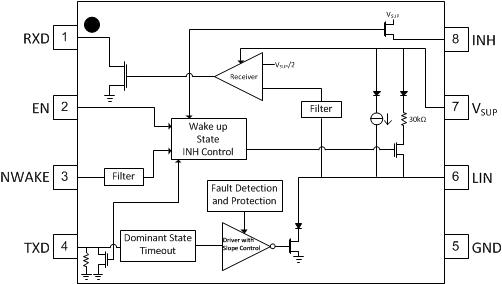

SN65HVDA100-Q1 方框圖
