ZHCSRD4I July 2003 – January 2023 SN65HVD1176 , SN75HVD1176
PRODUCTION DATA
3 說明
SNx5HVD1176 器件是半雙工差分收發器，其特性針對 PROFIBUS (EN 50170) 應用進行了優化。在 54Ω 負載下，驅動器輸出差分電壓超過了 PROFIBUS 要求的 2.1V。具有高達 40Mbps 的信號傳輸速率，能夠在技術上實現高數據傳輸速度。低總線電容可提供低信號失真。
SN65HVD1176 和 SN75HVD1176 器件符合或超過 ANSI 標準 TIA/EIA-485-A (RS-485) 的要求，適用于雙絞線網絡上的差分數據傳輸。驅動器輸出端和接收器輸入端連接在一起，形成一個具有五分之一單位負載的半雙工總線端口，從而在單路總線上支持多達 160 個節點。當總線短路、保持開路或沒有驅動器處于活動狀態時，接收器輸出保持在邏輯高電平。當電源電壓低于 2.5V 時，驅動器輸出處于高阻抗狀態，以防止電源循環期間或帶電插入總線期間產生總線干擾。內部電流限制可將輸出電流限制為恒定值，從而在短路故障條件下保護收發器總線引腳。熱關斷電路可保護器件免受因負載和驅動條件而導致的功率耗散過大所造成的損壞。
SN75HVD1176 器件的額定工作溫度范圍為 0°C 至 70°C。SN65HVD1176 器件的額定工作溫度范圍為 –40°C 至 85°C。
有關此器件的分離式版本，請參閱具有集成數字隔離器的 ISO1176 器件 (SLLS897)。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| SN65HVD1176 SN75HVD1176 |
SOIC (8) | 4.90mm × 3.91mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

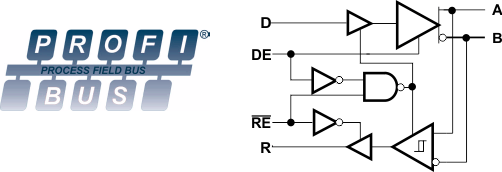

邏輯圖（正邏輯）
