5.5 電氣特性
在 VCC = VR = 2.8V、VG/B = 3.8V、TA = –40°C 至 +125°C）的條件下；典型值在 TA = 25°C 下測得（除非另有規定）
| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 | |
|---|---|---|---|---|---|---|
| VCC | 器件電源電壓 | ICH <=20mA | 2.5 | 5.5 | V | |
| ICH >=20mA | 3.5 | 5.5 | ||||
| VUVR | 欠壓重啟 | VCC 上升 | 2.3 | V | ||
| VUVF | 欠壓關斷 | VCC 下降 | 2.0 | V | ||
| VUV(HYS) | 欠壓關斷遲滯 | 0.1 | V | |||
| ICC | 器件電源電流 | SCLK/SIN = 10MHz，MPSM_EN = 1 位，矩陣 PSM 啟用，內部 GCLK 關閉，GSn = 0000h，BC = 2h，CCR/G/B = 63h，PS_EN= 1h，VOUTn = 懸空，RIREF = 7.8kΩ（智能省電模式下） | 0.9 | mA | ||
| SCLK/SIN = 10MHz，待機模式啟用，內部 GCLK 關閉，GSn = 0000h，BC = 2h，CCR/G/B = 63h，PS_EN= 1h，VOUTn = 懸空，RIREF = 7.8kΩ（智能省電模式下） | 0.9 | mA | ||||
| SCLK/SIN = 10MHz，PSP_MOD = 1 位，內部 GCLK = 50MHz，GSn = 0000h，BC = 2h，CCR/G/B = 63h，PS_EN = 1h，VOUTn = 懸空，RIREF = 7.8kΩ（省電模式下） | 3.6 | mA | ||||
| SCLK = 10MHz，內部 GCLK = 50MHz，GSn = 1FFFh，BC = 2h，CCR/G/B = 63h，VOUTn = 懸空，RIREF = 7.8kΩ，ICH = 2mA | 3.6 | mA | ||||
| SCLK = 10MHz，內部 GCLK = 100MHz，GSn = 1FFFh，BC = 2h，CCR/G/B = 63h，VOUTn = 懸空，RIREF = 7.8kΩ，ICH = 2mA | 4.9 | mA | ||||
| VR/G/B | LED 電源電壓 | 2.5 | 5.5 | V | ||
| VIH | 高電平輸入電壓（SCLK、SIN） | 0.7 × VCC | V | |||
| VIL | 低電平輸入電壓（SCLK、SIN） | 0.3 × VCC | V | |||
| VOH | 高電平輸出電壓 (SOUT) | SOUT 處的 IOH = -2mA | VCC-0.4 | VCC | V | |
| VOL | 低電平輸出電壓 (SOUT) | SOUT 處的 IOL = 2mA | 0.4 | V | ||
| ILOGIC | 邏輯引腳電流（SCLK、SIN） | SCLK/SIN = VCC 或 GND | -1 | 1 | uA | |
| RDS(ON) | 掃描開關的導通電阻（LINE0 至 LINE15） | VCC = 2.8V，TA= 25°C | 190 | mΩ | ||
| VIREF | 基準電壓 | SCLK/SIN = GND，內部 GCLK = 0MHz，GSn = 0000h，BC = 2h，CCR/G/B = 63h，VOUTn = 懸空，RIREF = 7.8kΩ | 0.8 | V | ||
| VKNEE | 通道拐點電壓 (R0-R15/G0-G15/B0-B15) | VLEDR/G/B = 2.5V，所有通道輸出開啟，輸出電流為 1mA | 0.25 | V | ||
| VLEDR/G/B = 2.5V，所有通道輸出開啟，輸出電流為 5mA | 0.27 | V | ||||
| VLEDR/G/B = 2.5V，所有通道輸出開啟，輸出電流為 10mA | 0.31 | V | ||||
| VLEDR/G/B = 2.5V，IMAX = 1b，所有通道輸出開啟，輸出電流為 15mA | 0.37 | V | ||||
| VLEDR/G/B = 2.5V，IMAX = 1b，所有通道輸出開啟，輸出電流為 20mA | 0.41 | V | ||||
| VCC = 3.5V，IMAX = 1b，所有通道輸出開啟，輸出電流為 25mA | 0.45 | V | ||||
| VCC = 3.5V，IMAX = 1b，所有通道輸出開啟，輸出電流為 30mA | 0.53 | V | ||||
| VCC = 3.5V，IMAX = 1b，所有通道輸出開啟，輸出電流為 35mA | 0.62 | V | ||||
| VCC = 3.5V，IMAX = 1b，所有通道輸出開啟，輸出電流為 40mA | 0.71 | V | ||||
| ICH(LKG) | 通道漏電流 (R0-R15/G0-G15/B0-B15) | 通道電壓為 0V | 1 | uA | ||
| ΔIERR(CC) | 恒定電流通道間偏差 (R0-R15/G0-G15/B0-B15)(1) | 所有 CHn = 開啟，BC = 00h，CC = 31h，VOUTn = (VLED-1)V，RIREF = 19.05kΩ（ICH = 0.2mA 目標），TA = 25°C，包括 VIREF 容差，以與 R0-R15/G0-G15/B0-B15 相同的顏色分組輸出 | ±1 | ±2.5 | % | |
| 所有 CHn = 開啟，BC = 00h，CC = 7Dh，VOUTn = (VLED-1)V，RIREF = 19.05kΩ（ICH = 0.5mA 目標），TA = 25°C，包括 VIREF 容差，以與 R0-R15/G0-G15/B0-B15 相同的顏色分組輸出 | ±0.5 | ±1.5 | % | |||
| 所有 CHn = 開啟，BC = 00h，CC = FBh，VOUTn = (VLED-1)V，RIREF = 19.05kΩ（ICH = 1mA 目標），TA = 25°C，包括 VIREF 容差，以與 R0-R15/G0-G15/B0-B15 相同的顏色分組輸出 | ±0.5 | ±1.5 | % | |||
| 所有 CHn = 開啟，BC = 2h，CC = FBh，VOUTn = (VLED-1)V，RIREF = 7.8kΩ（ICH = 5mA 目標），TA = 25°C，包括 VIREF 容差，以與 R0-R15/G0-G15/B0-B15 相同的顏色分組輸出 | ±0.5 | ±2.5 | % | |||
| 所有 CHn = 開啟，BC = 6h，CC = A7h，VOUTn = (VLED-1)V，RIREF = 7.8kΩ（ICH = 10mA 目標），TA = 25°C，包括 VIREF 容差，以與 R0-R15/G0-G15/B0-B15 相同的顏色分組輸出 | ±0.5 | ±2.5 | % | |||
| 所有 CHn = 開啟，BC = 7h，CC = FBh，IMAX = 1b，VOUTn = (VLED-1)V，RIREF = 6.8kΩ（ICH = 20mA 目標），TA = 25°C，包括 VIREF 容差，以與 R0-R15/G0-G15/B0-B15 相同的顏色分組輸出 | ±0.5 | ±2.7 | % | |||
| 所有 CHn = 開啟，BC = 7h，CC = FDh，IMAX = 1b，VOUTn = (VLED-1)V，VCC = 3.5V，RIREF = 5.49kΩ（ICH = 25mA 目標），TA = 25°C，包括 VIREF 容差，以與 R0-R15/G0-G15/B0-B15 相同的顏色分組輸出 | ±0.5 | ±3 | % | |||
| 所有 CHn = 開啟，BC = 7h，CC = FAh，IMAX = 1b，VOUTn = (VLED-1)V，VCC = 3.5V，RIREF = 4.53kΩ（ICH = 30mA 目標），TA = 25°C，包括 VIREF 容差，以與 R0-R15/G0-G15/B0-B15 相同的顏色分組輸出 | ±0.5 | ±3 | % | |||
| 所有 CHn = 開啟，BC = 7h，CC = FCh，IMAX = 1b，VOUTn = (VLED-1)V，VCC = 3.5V，RIREF = 3.92kΩ（ICH = 35mA 目標），TA = 25°C，包括 VIREF 容差，以與 R0-R15/G0-G15/B0-B15 相同的顏色分組輸出 | ±0.5 | ±3 | % | |||
| 所有 CHn = 開啟，BC = 7h，CC = FAh，IMAX = 1b，VOUTn = (VLED-1)V，VCC = 3.5V，RIREF = 3.4kΩ（ICH = 40mA 目標），TA = 25°C，包括 VIREF 容差，以與 R0-R15/G0-G15/B0-B15 相同的顏色分組輸出 | ±0.5 | ±3 | % | |||
| ΔIERR(DD) | 恒定電流器件間偏差 (R0-R15/G0-G15/B0-B15)(2) | 所有 CHn = 開啟，BC = 00h，CC = 31h，VOUTn = (VLED-1)V，RIREF = 19.05kΩ（ICH = 0.2mA 目標），TA = 25°C，包括 VIREF 容差，以與 R0-R15/G0-G15/B0-B15 相同的顏色分組輸出 | ±1 | ±2.5 | % | |
| 所有 CHn = 開啟，BC = 00h，CC = 7Dh，VOUTn = (VLED-1)V，RIREF = 19.05kΩ（ICH = 0.5mA 目標），TA = 25°C，包括 VIREF 容差，以與 R0-R15/G0-G15/B0-B15 相同的顏色分組輸出 | ±0.5 | ±2 | % | |||
| 所有 CHn = 開啟，BC = 00h，CC = FBh，VOUTn = (VLED-1)V，RIREF = 19.05kΩ（ICH = 1mA 目標），TA = 25°C，包括 VIREF 容差，以與 R0-R15/G0-G15/B0-B15 相同的顏色分組輸出 | ±0.5 | ±1.5 | % | |||
| 所有 CHn = 開啟，BC = 2h，CC = FBh，VOUTn = (VLED-1)V，RIREF = 7.8kΩ（ICH = 5mA 目標），TA = 25°C，包括 VIREF 容差，以與 R0-R15/G0-G15/B0-B15 相同的顏色分組輸出 | ±0.5 | ±2 | % | |||
| 所有 CHn = 開啟，BC = 6h，CC = A7h，VOUTn = (VLED-1)V，RIREF = 7.8kΩ（ICH = 10mA 目標），TA = 25°C，包括 VIREF 容差，以與 R0-R15/G0-G15/B0-B15 相同的顏色分組輸出 | ±0.5 | ±2 | % | |||
| 所有 CHn = 開啟，BC = 7h，CC = FBh，IMAX = 1b，VOUTn = (VLED-1)V，RIREF = 6.8kΩ（ICH = 20mA 目標），TA = 25°C，包括 VIREF 容差，以與 R0-R15/G0-G15/B0-B15 相同的顏色分組輸出 | ±0.5 | ±2 | % | |||
| 所有 CHn = 開啟，BC = 7h，CC = FDh，IMAX = 1b，VOUTn = (VLED-1)V，VCC = 3.5V，RIREF = 5.49kΩ（ICH = 25mA 目標），TA = 25°C，包括 VIREF 容差，以與 R0-R15/G0-G15/B0-B15 相同的顏色分組輸出 | ±0.5 | ±2.5 | % | |||
| 所有 CHn = 開啟，BC = 7h，CC = FAh，IMAX = 1b，VOUTn = (VLED-1)V，VCC = 3.5V，RIREF = 4.53kΩ（ICH = 30mA 目標），TA = 25°C，包括 VIREF 容差，以與 R0-R15/G0-G15/B0-B15 相同的顏色分組輸出 | ±0.5 | ±2.5 | % | |||
| 所有 CHn = 開啟，BC = 7h，CC = FCh，IMAX = 1b，VOUTn = (VLED-1)V，VCC = 3.5V，RIREF = 3.92kΩ（ICH = 35mA 目標），TA = 25°C，包括 VIREF 容差，以與 R0-R15/G0-G15/B0-B15 相同的顏色分組輸出 | ±0.5 | ±2.5 | % | |||
| 所有 CHn = 開啟，BC = 7h，CC = FAh，IMAX = 1b，VOUTn = (VLED-1)V，VCC = 3.5V，RIREF = 3.4kΩ（ICH = 40mA 目標），TA = 25°C，包括 VIREF 容差，以與 R0-R15/G0-G15/B0-B15 相同的顏色分組輸出 | ±0.5 | ±2.5 | % | |||
| ΔIREG(LINE) | 線路調整率 (R0-R15/G0-G15/B0-B15)(3) | VLED = 2.5 至 5.5V，所有 CHn = 開啟，VOUTn = (VLED-1)V，以與 R0-R15/G0-G15/B0-B15 相同的顏色分組輸出 | ±1 | %/V | ||
| ΔIREG(LOAD) | 負載調整率 (R0-R15/G0-G15/B0-B15)(4) | VOUTn = (VLED-1)V 至 (VLED-3)V，VR = VG/B = VLED = 3.8V，所有 CHn = 開啟，以與 R0-R15/G0-G15/B0-B15 相同的顏色分組輸出 | ±1 | %/V | ||
| TTSD | 熱關斷閾值 | 170 | °C | |||
| THYS | 熱關斷遲滯 | 15 | °C | |||

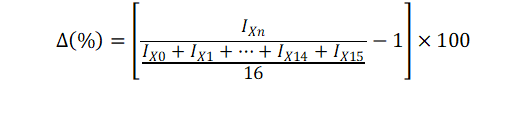

(1) 同一顏色組（OUTR0-15、OUTG0-15 或 OUTB0-15）中每個輸出與同一顏色組恒定電流平均值的偏差。該偏差可通過以下公式計算：（X = R、G 或 B，n = 0-15）

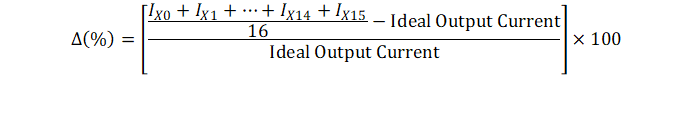

(2) 每個顏色組中恒流平均值與理想恒流值的偏差。（X = R、G 或 B）：
通過以下公式計算理想電流：
通過以下公式計算理想電流：(3) 線路調整率可通過以下公式計算。（X = R、G 或 B，n = 0-15）：
(4) 負載調整率可通過以下公式計算。（X = R、G 或 B，n = 0-15）：
