ZHCSXU8 February 2025 LP5892-Q1
PRODUCTION DATA
6.6.2 用于顯示的 PWM 控制
為了提高時分多路復用顯示系統的刷新率，在該器件中提出了 DS-PWM（動態頻譜脈寬調制）算法。一個幀分為許多段，如下所示。請注意，一個幀分為 n 個子周期，n 由 SUBP_NUM（FC0 寄存器 24-22 位）設置，每個子周期為 32 條掃描線劃分為 32 個段。每個段包含用于灰度數據顯示的 GS GCLK 時間和用于切換線路的 T_SW GCLK 時間。GS 由 SEG_LENGTH（表 6-8 中的 FC1 寄存器 9-0 位）配置，T_SW 是由 LINE_SWT 配置的線路開關時間（參閱 表 6-8 中的 FC1 寄存器 40-37 位）。

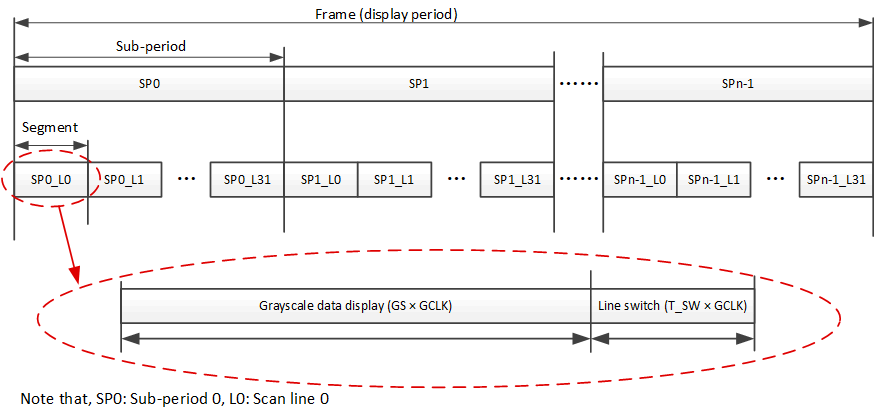

圖 6-25 具有 32 條掃描線的 DS-PWM 算法DS-PWM 不但可以在保持相同幀速率的同時提高刷新率，還可以減少低灰度的亮度損失，這樣可以在灰度數據增加時平滑地增加子周期數。
為了獲得超低亮度，LED 驅動器必須能夠輸出非常短的電流脈沖（1 個 GCLK 時間），但是，由于 LED 的寄生電容，此脈沖無法打開 LED。GCLK 頻率越高，LED 就越難打開。
DS-PWM 算法有一個稱為子周期閾值的參數，用于計算何時根據提供的灰度數據更改子周期數。子周期閾值定義了 LED 的最短開通時間，從而解決 LED 寄生電容導致的電流損耗。子周期閾值由 LG_STEP_R/G/B（表 6-8 中的 FC1 寄存器 24-10 位）配置。
在 DS-PWM 算法的作用下，亮度已經隨梯度灰度數據平滑增加。
