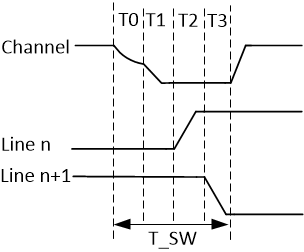

LP5892-Q1 定義了掃描線轉換的時序,如 圖 6-4所示。T_SW 是總轉換時間。T_SW 分為四個間隔:T0 是當前段中 PWM 時間結束和通道預放電開始之間的時間間隔,T1 是通道預放電開始和當前線斷開之間的時間間隔,T2 是當前線開始斷開和下一條線接通之間的時間間隔,T3 是下一條線接通和下一段中 PWM 時間開始之間的時間間隔。
圖 6-4 線路轉換序列線路開關時間 T_SW 等于 T0 + T1 + T2 + T3。T_SW 可以通過 LINE_SWT 進行配置(參閱 表 6-8中的 FC1 寄存器 40-37 位)。
表 6-4 展示了 LINE_SWT 位與具有不同內部 GCLK 頻率的線路開關時間(GCLK 數)之間的關系。
| LINE_SWT | GCLK 數 | T_SW(us、40MHz GCLK) | T_SW(us、60MHz GCLK) | T_SW(us、100MHz GCLK) | T_SW(us、120MHz GCLK) | T_SW(us、160MHz GCLK) |
|---|---|---|---|---|---|---|
| 0000b | 45 | 1.125 | 0.7515 | 0.45 | 0.3735 | 0.2835 |
| 0001b | 60 | 1.5 | 1.002 | 0.6 | 0.498 | 0.378 |
| 0010b | 90 | 2.25 | 1.503 | 0.9 | 0.747 | 0.567 |
| 0011b | 120 | 3 | 2.004 | 1.2 | 0.996 | 0.756 |
| 0100b | 150 | 3.75 | 2.505 | 1.5 | 1.245 | 0.945 |
| 0101b | 180 | 4.5 | 3.006 | 1.8 | 1.494 | 1.134 |
| 0110b | 210 | 5.25 | 3.507 | 2.1 | 1.743 | 1.323 |
| 0111b | 240 | 6 | 4.008 | 2.4 | 1.992 | 1.512 |
| 1000b | 270 | 6.75 | 4.509 | 2.7 | 2.241 | 1.701 |
| 1001b | 300 | 7.5 | 5.01 | 3 | 2.49 | 1.89 |
| 1010b | 330 | 8.25 | 5.511 | 3.3 | 2.739 | 2.079 |
| 1011b | 360 | 9 | 6.012 | 3.6 | 2.988 | 2.268 |
| 1100b | 390 | 9.75 | 6.513 | 3.9 | 3.237 | 2.457 |
| 1101b | 420 | 10.5 | 7.014 | 4.2 | 3.486 | 2.646 |
| 1110b | 450 | 11.25 | 7.515 | 4.5 | 3.735 | 2.835 |
| 1111b | 480 | 12 | 8.016 | 4.8 | 3.984 | 3.024 |
