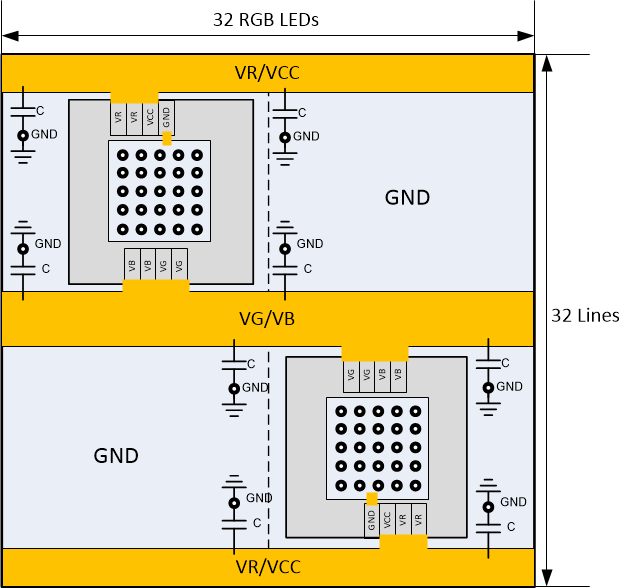

為簡化系統電源軌設計,VR 和 VCC 必須使用同一電源軌,而 VG 和 VB 須使用另一電源軌。下圖展示了電源軌布線的示例。
使用最短導線將 GND 引腳連接到電路板上的散熱焊盤,并將散熱焊盤通過過孔連接到 GND 平面,盡可能降低功率耗散。

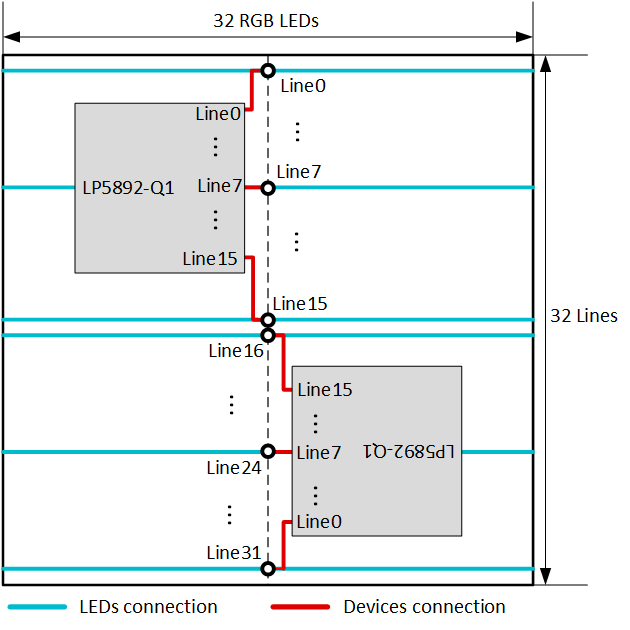

圖 7-9 電源軌布線建議下圖展示了線路布線的示例。將線路開關連接到線路總線的中心,以使從線路開關流向左側和右側 LED 的電流在白灰階下均勻分布。通過這種連接方式,布線寄生電感器的不平衡度極小,顯示性能更佳,尤其是在低灰階條件下。

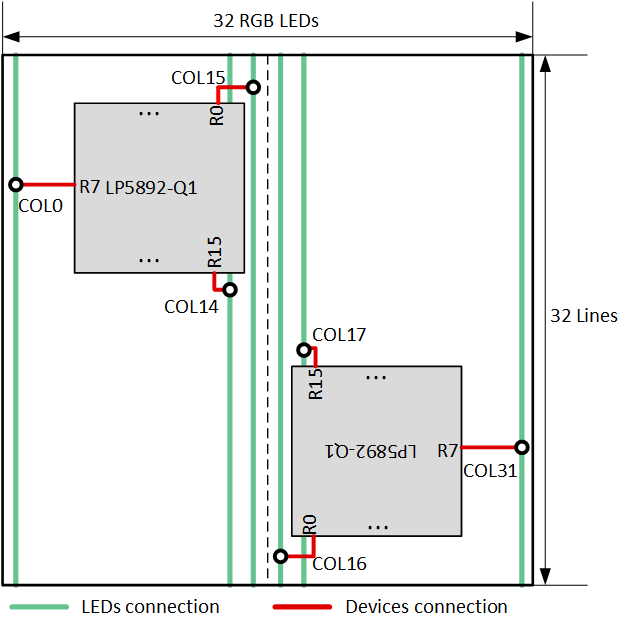

圖 7-10 線路布線建議下圖展示了使用較短導線進行通道布線的示例。通過這種連接方式,LED 路徑的通道極短,這可以減少導線電感,從而有利于提升性能。然而,數據傳輸序列必須根據引腳布線圖進行調整。例如,R0 連接到第 15 列 (LED15),則第一個數據必須是第 15 列 (LED15),而不是第 0 列 (LED0)。

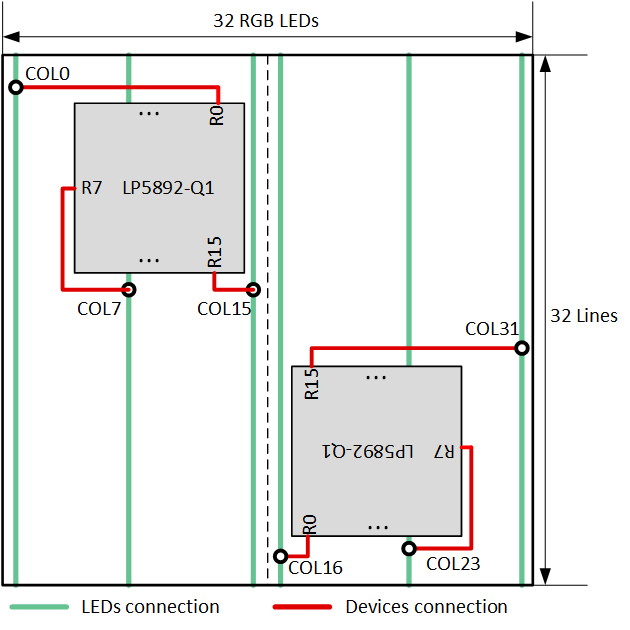

圖 7-11 使用較短導線進行通道布線的建議下圖展示了使用引腳編號序列進行通道布線的示例。通過這種連接方式,數據傳輸序列與引腳編號序列相同。例如,R0 連接到第 0 列 (LED0),則第一個數據是第 0 列 (LED0)。然而,通過這種連接方式,每個通道的電感可能會有所不同,這可能會在最壞情況下造成輕微差異。
圖 7-12 使用通道順序進行道布線的建議
