7.3.1.6 升壓 PFM 模式
LP5813 在 PFM 下工作，可提高輕載時的效率。當負載電流減小時，誤差放大器輸出設置的電感器谷值電流不再調節輸出電壓。當電感器的谷值電流達到下限值時，輸出電壓會隨著負載電流進一步降低而超過設定電壓。當反饋電壓達到 PFM 基準電壓（典型值為 0.6V）時，LP5813 在 PFM 下工作。當反饋電壓升高并達到 PFM 基準電壓時，由于內部比較器的延遲時間，器件會繼續開關幾個周期，然后停止開關。負載由輸出電容器供電，輸出電壓下降。當反饋電壓降至低于 PFM 基準電壓時，器件會再次開始切換以在比較器延遲一段時間后升高輸出電壓。圖 7-2 展示了器件在 PWM 和 PFM 下工作時的電壓波形。

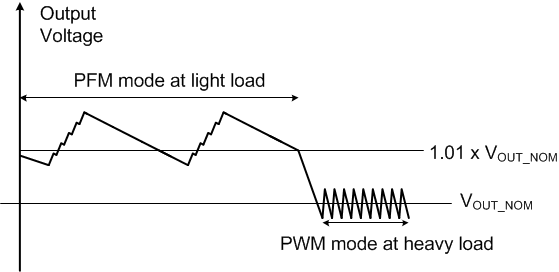

圖 7-2 PWM 模式和 PFM 模式下的輸出電壓
