3 說明
LMR50410-Q1 是一款簡單易用的寬輸入電壓同步降壓轉換器，能夠驅動高達 1A 的負載電流。該器件具有 4V 至 36V 的寬輸入范圍，適用于從非穩壓源進行電源調節的各種汽車應用。
LMR50410-Q1 以 2.1MHz 的開關頻率運行，支持使用相對較小的電感器，從而實現經優化的解決方案尺寸。它具有可在輕負載時實現高效率的 PFM 版本和實現恒定頻率的 FPWM 版本，并可在整個負載范圍內實現低輸出電壓紋波。在內部實現了軟啟動和補償電路，從而更大限度地減少了器件所用的外部元件。
該器件具有內置的保護功能，例如逐周期電流限制、斷續模式短路保護以及功耗過大的情況下的熱關斷功能。LMR50410-Q1 采用 SOT-23-6 封裝。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| LMR50410-Q1 | SOT-23-6 | 2.90mm × 1.60mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

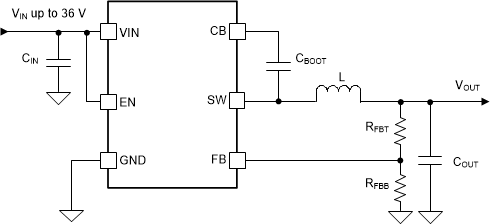

簡化版原理圖

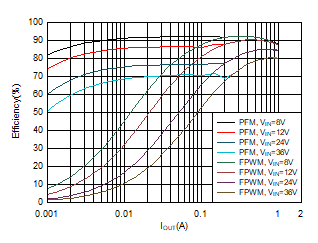

效率與輸出電流間的關系 VOUT = 5V，2.1MHz
