6.3.8 開關頻率和同步 (RT/SYNC)
可通過電阻器 RT 從 RT/SYNC 引腳和 GND 引腳對 LMR14030-Q1 的開關頻率進行編程。RT/SYNC 引腳不能懸空或短接至地。對于給定的開關頻率，要確定時序電阻，請使用方程式 5 或圖 6-4 中的曲線。表 6-1 給出了在給定 fSW 下的 RT 典型值。
圖 6-4 RT 與頻率曲線間的關系| fSW (kHz) | RT (k?) |
|---|---|
| 200 | 133 |
| 350 | 73.2 |
| 500 | 49.9 |
| 750 | 32.4 |
| 1000 | 23.2 |
| 1500 | 15.0 |
| 1912 | 11.5 |
| 2200 | 9.76 |
LMR14030-Q1 開關操作也可以同步至頻率為 250kHz 至 2.3MHz 的外部時鐘。通過圖 6-5 中所示的任一電路網絡，將方波連接至 RT/SYNC 引腳。內部振蕩器由外部時鐘的下降沿同步。對于外部時鐘的建議包括：高電平不低于 1.7V，低電平不高于 0.5V，以及脈沖寬度大于 30ns。在使用低阻抗信號源時，頻率設置電阻器 RT 與交流耦合電容器 CCOUP 并聯，然后連接至端接電阻器 RTERM（即 50Ω）。兩個串聯電阻器在信號源關閉時提供默認的頻率設置電阻。對于 CCOUP，可以使用 10pF 的陶瓷電容器。圖 6-6、圖 6-7 和圖 6-8 展示了與外部系統時鐘同步的器件。

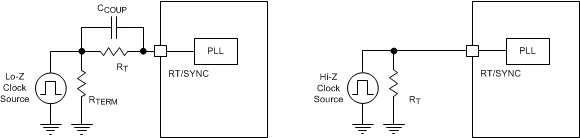

圖 6-5 與外部時鐘同步

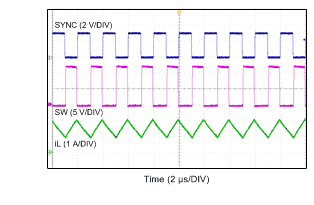

圖 6-6 在 CCM 下同步
圖 6-8 在睡眠模式中同步
圖 6-7 在 DCM 下同步對于展頻選項，如果器件與外部時鐘同步，則禁用內部頻率抖動。
方程式 6 可以計算由最短可控導通時間和輸入至輸出降壓比設置的最大開關頻率限制。將開關頻率設置為高于該值會導致穩壓器跳過開關脈沖，以實現最大輸入電壓條件下所需的低占空比。
其中
- IOUT = 輸出電流
- RIND = 電感器串聯電阻
- VIN_MAX = 最大輸入電壓
- VOUT = 輸出電壓
- VD = 二極管壓降
- RDS_ON = 高側 MOSFET 開關導通電阻
- tON = 最短導通時間
