3 說明
LMH1219 是一款具有集成時鐘恢復器的低功耗雙輸入雙輸出自適應均衡器。該器件支持高達 11.88Gbps 的 SMPTE 視頻速率以及基于 IP 傳輸的 10GbE 視頻，能夠應用于 4K/8K 超高清 (UHD) 應用至 RTN。IN0 端的遠距離自適應電纜均衡器設計用于均衡通過 75Ω 同軸電纜傳輸的數據，可在較寬的傳輸速率下運行，支持的速率范圍為 125Mbps 到 11.88Gbps。IN1 上的自適應電路板走線均衡器與 SFF-8431 兼容，并且支持 SMPTE 和 10GbE 數據速率。
集成時鐘恢復器可削弱高頻抖動并且提供出色的信號完整性。該器件的高輸入抖動容差改善了時序裕度。時鐘恢復器內置有回路濾波器，運行時無需精準的輸入基準時鐘。非破壞性眼圖監視器支持實時測量串行數據，從而簡化系統調試并加速電路板調通。
憑借集成的 2:1 復用和 1:2 扇出電路，該器件能夠靈活輸出多種視頻信號。輸出驅動器提供可編程的去加重功能，用于補償其輸出端的電路板走線損失。集成式回波損耗網絡在所有數據傳輸速率下均可滿足嚴格的 SMPTE 規范要求。LMH1219 典型的功耗值為 250mW。無輸入信號時，功耗會進一步降至 16mW。
LMH1219 與 LMH1226（12G UHD 時鐘恢復器）以及 LMH0324（3G 自適應電纜均衡器）引腳兼容。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LMH1219 | QFN (24) | 4.00mm × 4.00mm |
- 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。

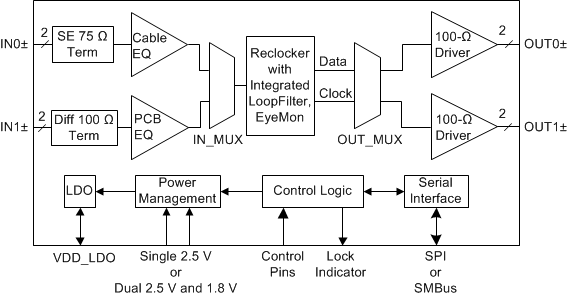

簡化框圖
