4 引腳配置和功能

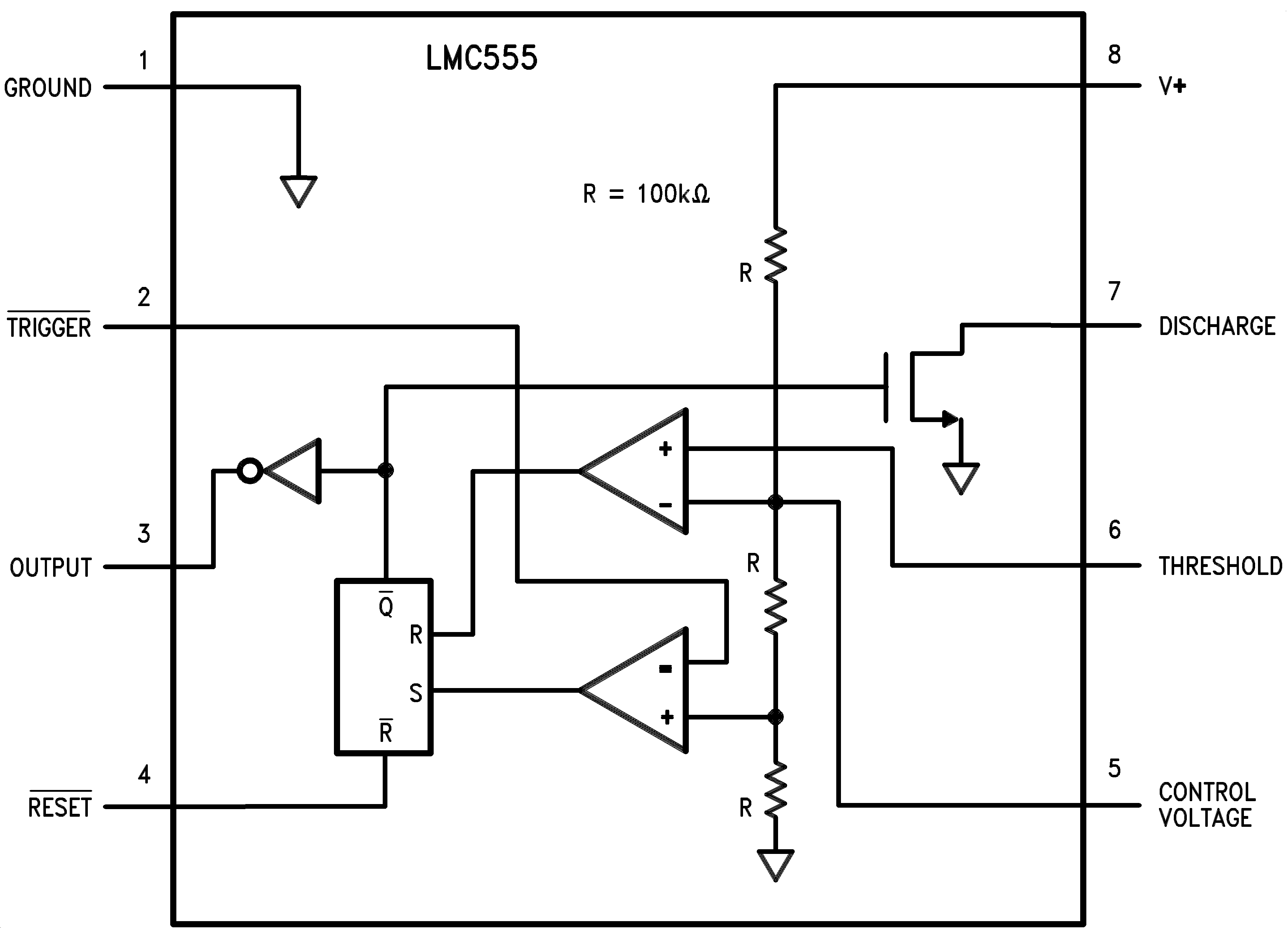

圖 4-1 D 封裝，8 引腳 SOIC，DGK 封裝，8 引腳 VSSOP
和 P 封裝，8 引腳 PDIP（頂視圖）
圖 4-2 YPB 封裝，8 引腳 DSBGA（俯視圖）表 4-1 引腳功能
| 引腳 | 類型 | 說明 | ||
|---|---|---|---|---|
| 名稱 | 編號 | |||
| D (SOIC)、DGK (VSSOP)、P (PDIP) | YPB (DSBGA) | |||
| 控制電壓 | 5 | C1 | 輸入 | 控制電壓用于控制閾值和觸發電平。此引腳決定輸出波形的脈沖持續時間。施加于此引腳的外部電壓也可用于調制輸出波形。 |
| 放電 | 7 | A1 | 輸入 | 集電極開路輸出，從而在間隔期間對電容器放電（與輸出同相）。當電壓達到電源電壓 (V+) 的 2/3 時，此引腳會將輸出從高電平切換到低電平。 |
| 接地 | 1 | A3 | 功率 | 接地基準電壓 |
| 輸出 | 3 | C3 | 輸出 | 輸出驅動的波形 |
| RESET | 4 | C2 | 輸入 | 負脈沖施加到該引腳以禁用或復位計時器。當不用于復位時，將此引腳連接到 V+ 以免誤觸發。 |
| 閾值 | 6 | B1 | 輸入 | 將施加到引腳的電壓與 2/3 V+ 的基準電壓進行比較。施加到該引腳的電壓幅度負責觸發器的置位狀態。 |
| TRIGGER | 2 | B3 | 輸入 | 負責將觸發器從置位轉換為復位。計時器的輸出取決于施加到該引腳的外部觸發脈沖的幅度。 |
| V+ | 8 | A2 | 功率 | 接地基準電源電壓 |
