3 說明
LM73100 是一款采用小型封裝的高度集成電路保護和電源管理解決方案。該器件使用很少的外部元件即可提供多種保護模式，能夠非常有效地抵御電壓浪涌、反極性、反向電流和過多浪涌電流。
借助集成的背對背 FET 和始終阻斷從輸出到輸入的反向電流等特性，該器件非常適合電源多路復用器/ORing 應用。該器件采用基于線性 ORing 的方案，可確保實現幾乎為零的直流反向電流，并以超小的正向壓降和功率耗散來模擬理想的二極管行為。
浪涌電流有特別要求的應用可以通過單個外部電容器設定輸出轉換率。通過在輸入超過可調過壓閾值時切斷輸出，可以保護負載免受輸入過壓情況的影響。該器件還可在穩態期間對瞬態過流事件提供快速跳變響應。
該器件可在模擬電流監測引腳上精確檢測輸出負載電流。
該器件可采用 2mm x 2mm 10 引腳 HotRod QFN 封裝，旨在改善熱性能并減小系統尺寸。
器件的額定工作結溫范圍為 –40°C 至 +125°C。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| LM73100RPW | QFN (10) | 2mm x 2mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

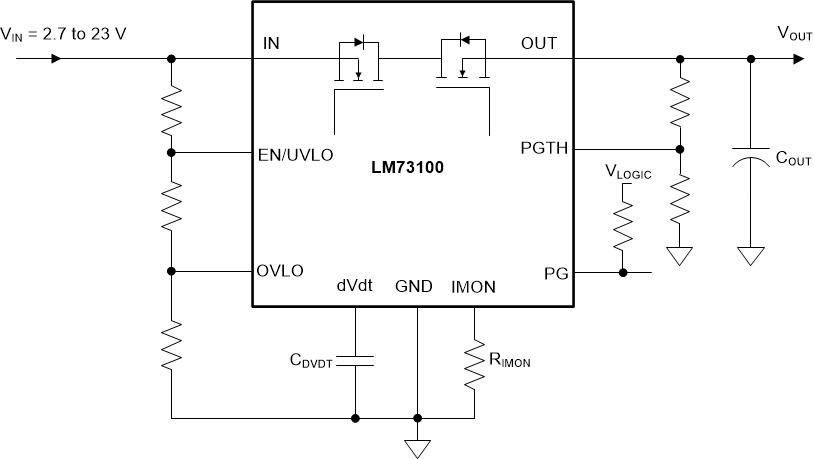

簡化版原理圖
