7.3.3 用于同步的 SYNC/MODE
LM6x4xx-Q1 SYNC/MODE 引腳可用于將內部振蕩器與外部時鐘進行同步?？梢酝ㄟ^將正邊沿耦合至 SYNC/MODE 引腳來同步內部振蕩器。SYNC/MODE 引腳上的耦合邊沿電壓必須超過 SYNC 振幅閾值 VSYNCDH，才能觸發內部同步脈沖檢測器。最小 SYNC 上升脈沖和下降脈沖持續時間必須分別長于 tPULSE_H 和 tPULSE_L。LM6x4xx-Q1 開關操作可同步至頻率為 200kHz 至 2.2MHz 的外部時鐘。
圖 7-3 允許使用 SYNC/MODE 引腳實現同步的典型實現方案

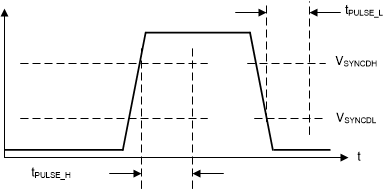

該圖顯示了檢測同步信號所需的條件。
圖 7-4 典型 SYNC/MODE 波形
