8.1.1 容性負載
該器件能夠可靠處理容性負載。如果沒有任何特殊預防措施、該器件可以驅動任何容性負載，如 圖 8-1 所示。在額定溫度范圍內，該器件的最大輸出阻抗為 800Ω。在噪聲極大的環境中，可能需要添加一些濾波來更大限度地減少噪聲拾取。TI 建議在 +VS 到 GND 之間添加 0.1μF 以繞過電源電壓，如 圖 8-2 所示。在嘈雜的環境中，可能需要在輸出端和接地端之間添加一個電容器。具有 800Ω 輸出阻抗的 1μF 輸出電容器形成一個 199Hz 的低通濾波器。由于器件的熱時間常數比 RC 形成的 6.3ms 時間常數慢得多，因此器件的整體響應時間不會受到顯著影響。對于更大的電容器，這種額外的時間滯后會增加器件的總體響應時間。
圖 8-1 容性負載無需去耦

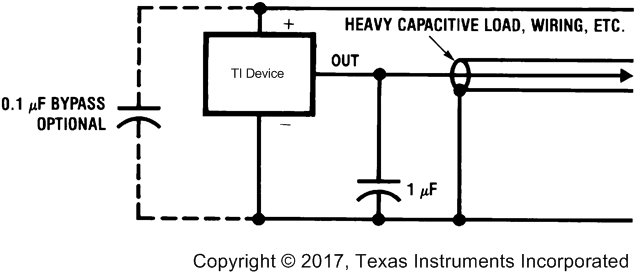

圖 8-2 針對嘈雜環境添加的濾波器
