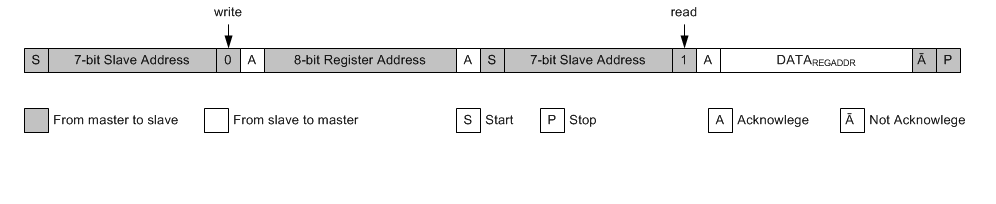

圖 6-36 顯示了對定義寄存器地址進行單次讀取的格式。首先,控制器發出一個啟動條件,后跟一個 7 位 I2C 地址。接下來,控制器寫入 0 以表示執行了寫入操作。接收到外設的確認后,控制器會經由總線發送 8 位寄存器地址。在第二次確認之后,器件會將內部 I2C 寄存器編號設置為定義的值。然后,控制器發出重復啟動條件,并發出 7 位 I2C 地址后跟 1 以表示執行了讀取操作。在接收到第三次確認時,控制器將總線釋放給器件。然后,器件在總線上返回寄存器的 8 位數據值??刂破鬟M行否定確認 (nACK) 并發出停止條件。該操作結束寄存器讀取。
