3 說明
LM5169-Q1 和 LM5168-Q1 同步降壓轉換器用于在寬輸入電壓范圍內進行調節，從而更大限度地減少對外部浪涌抑制元件的需求。50ns 的最短可控導通時間有助于實現較大的降壓轉換比，支持從 48V 標稱輸入到低電壓軌的直接降壓轉換，從而降低系統的復雜性并減少解決方案成本。LM516x-Q1 在輸入電壓突降至 6V 時，能夠根據需要以接近 100% 的占空比工作，非常適合具有寬輸入電源電壓范圍的工業和高電芯數電池包應用。
憑借集成式高側和低側功率 MOSFET，LM5169-Q1 可提供高達 0.65A 的輸出電流，LM5168-Q1 可提供高達 0.3A 的輸出電流。恒定導通時間 (COT) 控制架構可提供幾乎恒定的開關頻率，具有出色的負載和線路瞬態響應。LM516x-Q1 能夠以 FPWM 或自動模式運行。FPWM 模式在整個負載范圍內實現強制 CCM 運行，支持隔離式 Fly-Buck 轉換器應用。自動模式可實現超低 IQ 和二極管仿真模式運行，從而在輕負載下實現高效率。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| LM5169-Q1 | SO PowerPAD (8) | 4.89mm × 3.90mm |
| LM5168-Q1 |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

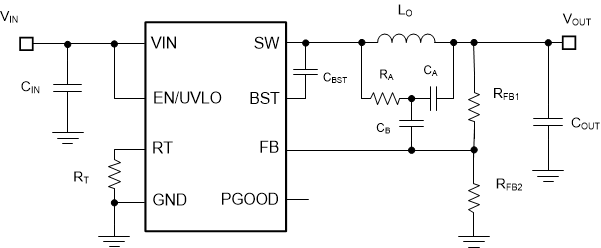

典型降壓應用電路

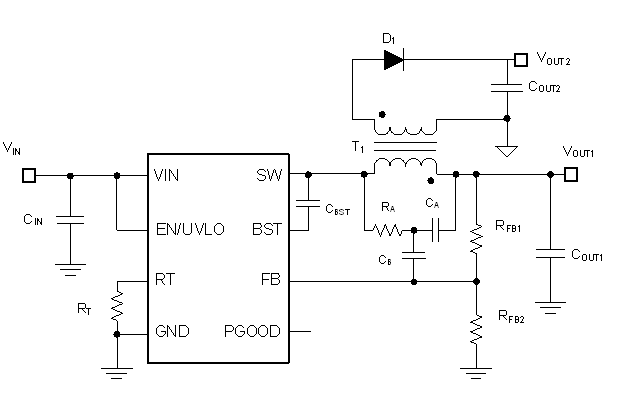

典型 Fly-Buck? 轉換器應用電路
