6.5 電氣特性
除非另有說明，否則限值適用于所有時序選項并且 VCC = 3.3V。最小和最大限值適用于整個工作溫度范圍（TJ = -40°C 至 +125°C），并通過測試、設計或統計相關性指定。典型值表示 TJ = 25°C 條件下最有可能達到的參數標準，僅供參考。
| 參數 | 測試條件 | 最小值(1) | 典型值(2) | 最大值(1) | 單位 | |
|---|---|---|---|---|---|---|
| IQ | 靜態工作電流 | 25 | 80 | μA | ||
| 開漏標志 | ||||||
| IFLAG | FLAGx 漏電流 | VFLAGx = 3.3V | 1 | 20 | nA | |
| VOL | FLAGx 低電平輸出 | IFLAGx = 1.2mA | 0.4 | V | ||
| 加電序列 | ||||||
| td1 | 計時器延遲 1 精度 | 所有其他時序選項 | -15% | 15% | ||
| 2ms 時序選項 | -20% | 20% | ||||
| td2 | 計時器延遲 2 精度 | 所有其他時序選項 | -15% | 15% | ||
| 2ms 時序選項 | -20% | 20% | ||||
| td3 | 計時器延遲 3 精度 | 所有其他時序選項 | -15% | 15% | ||
| 2ms 時序選項 | -20% | 20% | ||||
| 下電序列 | ||||||
| td4 | 計時器延遲 4 精度 | 所有其他時序選項 | -15% | 15% | ||
| 2ms 時序選項 | -20% | 20% | ||||
| td5 | 計時器延遲 5 精度 | 所有其他時序選項 | -15% | 15% | ||
| 2ms 時序選項 | -20% | 20% | ||||
| td6 | 計時器延遲 6 精度 | 所有其他時序選項 | -15% | 15% | ||
| 2ms 時序選項 | -20% | 20% | ||||
| 時序延遲誤差 | ||||||
| (td(x) – 400μs)/td(x+1) | 時序延遲率 | 對于 x = 1 或 4 | 95% | 105% | ||
| 對于 x = 1 或 4，2ms 選項 | 90% | 110% | ||||
| td(x)/td(x+1) | 時序延遲率 | 對于 x = 2 或 5 | 95% | 105% | ||
| 對于 x = 2 或 5，2ms 選項 | 90% | 110% | ||||
| 使能引腳 | ||||||
| VEN | EN 引腳閾值 | 1.0 | 1.25 | 1.4 | V | |
| IEN | EN 引腳上拉電流 | VEN = 0V | 7 | μA | ||
(1) 限值在 25° 下經過完整的生產測試。使用統計質量控制 (SQC) 方法通過相關性確保了工作溫度范圍內的限值。這些限值用于計算 TI 的平均出廠質量水平 (AOQL)。
(2) 典型數值在 25°C 下測得，表示最可能的參數標準。
所有標準選項都使用序列 1 來表示輸出標志上升和下降順序。有關可能的其他序列的詳細信息，請參閱第 11.1.2 節。

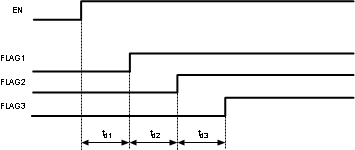

圖 6-1 時序要求
所有標準選項都使用序列 1 來表示輸出標志上升和下降順序。有關可能的其他序列的詳細信息，請參閱第 11.1.2 節。

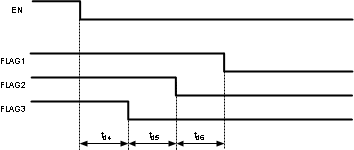

圖 6-2 下電序列
