ZHCSJ30A November 2018 – March 2021 LM3880-Q1
PRODUCTION DATA
對于所需的標志輸出電壓不同于 VCC 的應用,可以使用單獨的標志電源來上拉簡單電源序列發生器的開漏輸出。在將標志輸出與不同于 VCC 的電壓輸入相連接時,這非常有用。設計人員必須確保標志電源電壓不高于GUID-C0633133-08AB-4E14-B8B3-F35074EEE4D7.html#GUID-C0633133-08AB-4E14-B8B3-F35074EEE4D7 中指定的 VCC + 0.3V。

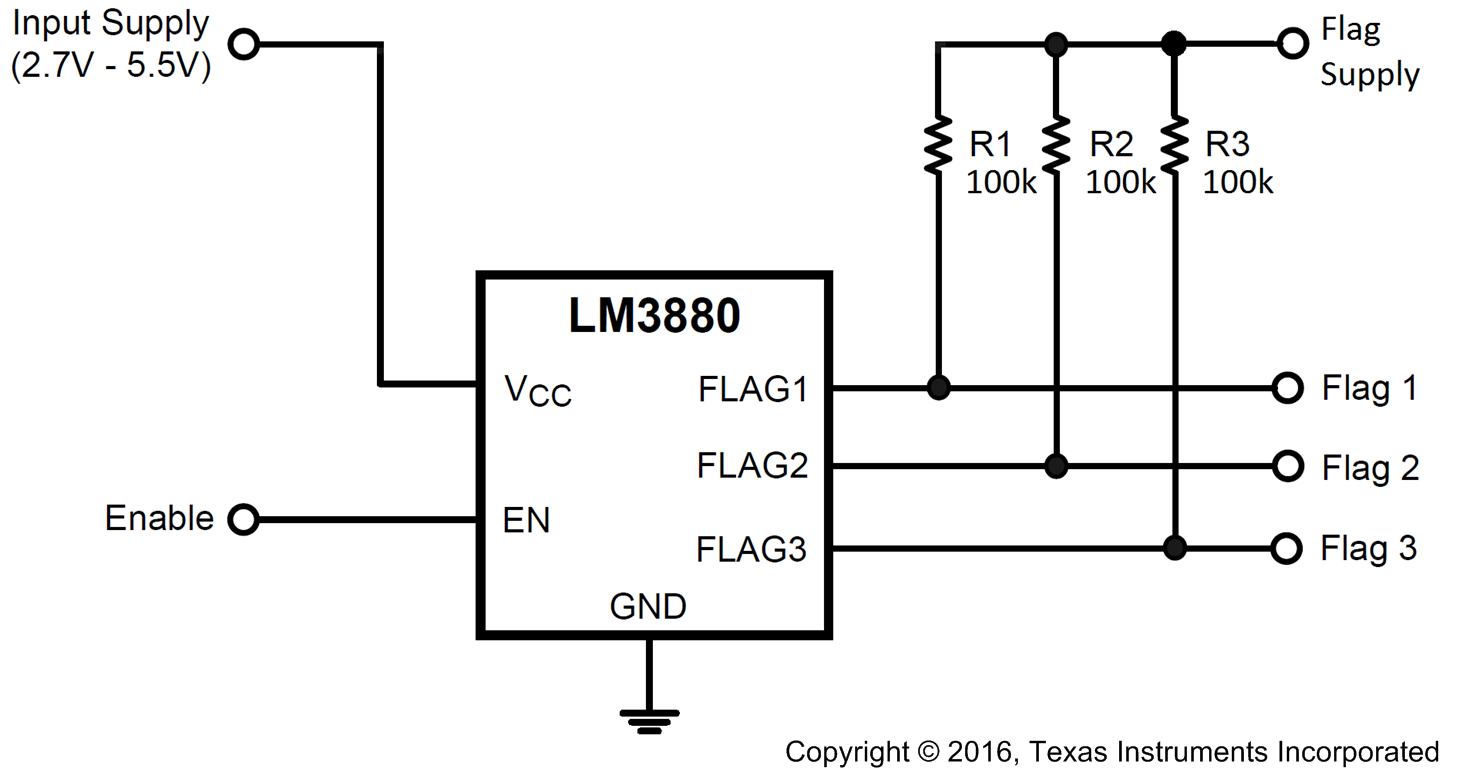

圖 8-4 使用獨立標志電源進行時序控制
