3 說明
LM2678 系列穩壓器是為降壓開關穩壓器提供全部所示功能的單片集成電路，能夠驅動高達 5A 的負載，并且擁有出色的線路和負載調節特性。使用低導通電阻 DMOS 電源開關可獲得高效率 (>90%)。該系列包含 3.3V、5V 和 12V 固定輸出電壓和可調節輸出版本。
SIMPLE SWITCHER 電源轉換器概念使用超少的外部元件即可提供完整設計。高固定頻率振蕩器
(260kHz) 允許使用物理尺寸更小的元件。多家制造商提供了一系列可與 LM2678 搭配使用的標準電感器，可極大地簡化設計過程。
LM2678 系列還具有內置熱關斷、限流和開關控制輸入，可將穩壓器電流降至 50μA 的低靜態電流待機狀態。輸出電壓容差指定為 ±2%。時鐘頻率控制在 ±11% 的容差范圍內。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| LM2678 | KTW（TO-263，7） | 10.1mm × 15.24mm |
| NDZ（TO-220，7） | 10.16mm × 8.13mm | |
| NHM（VSON，14） | 6mm × 5mm |
(1) 有關更多信息，請參閱 節 10。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

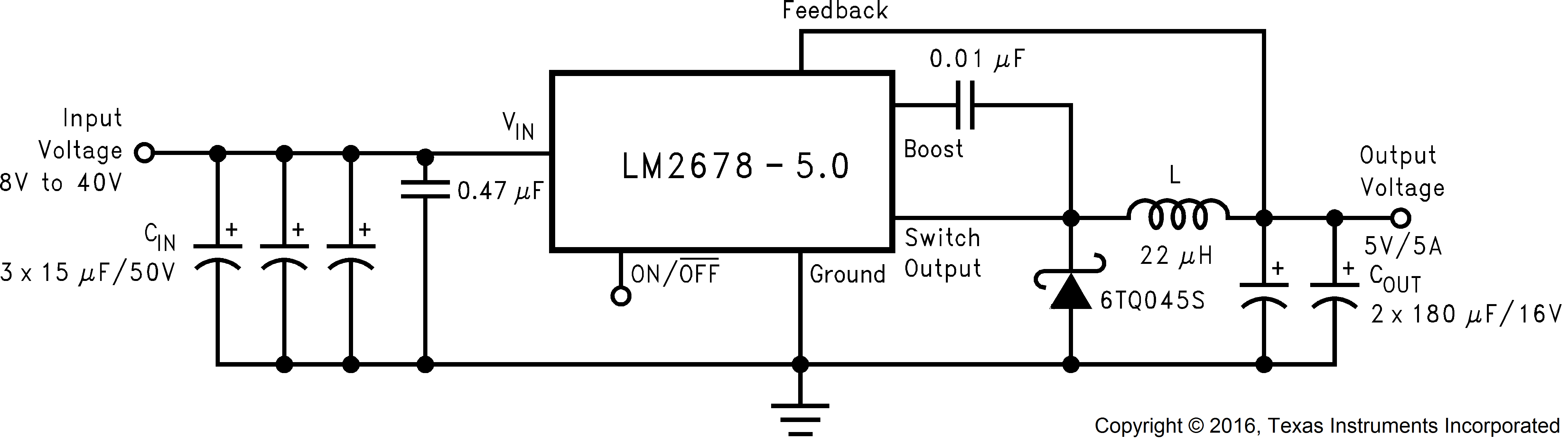

典型應用
