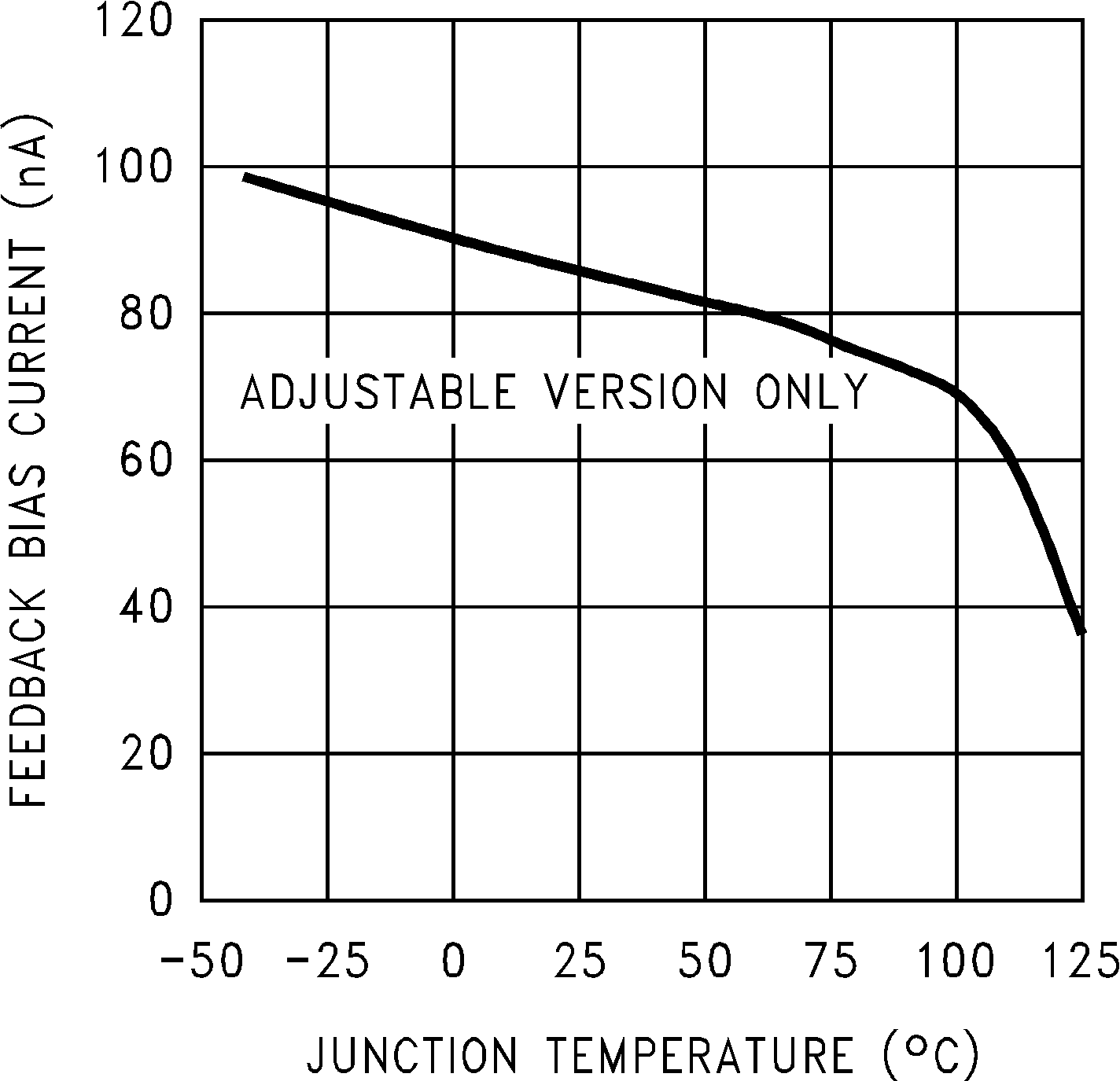

5.10 典型特性

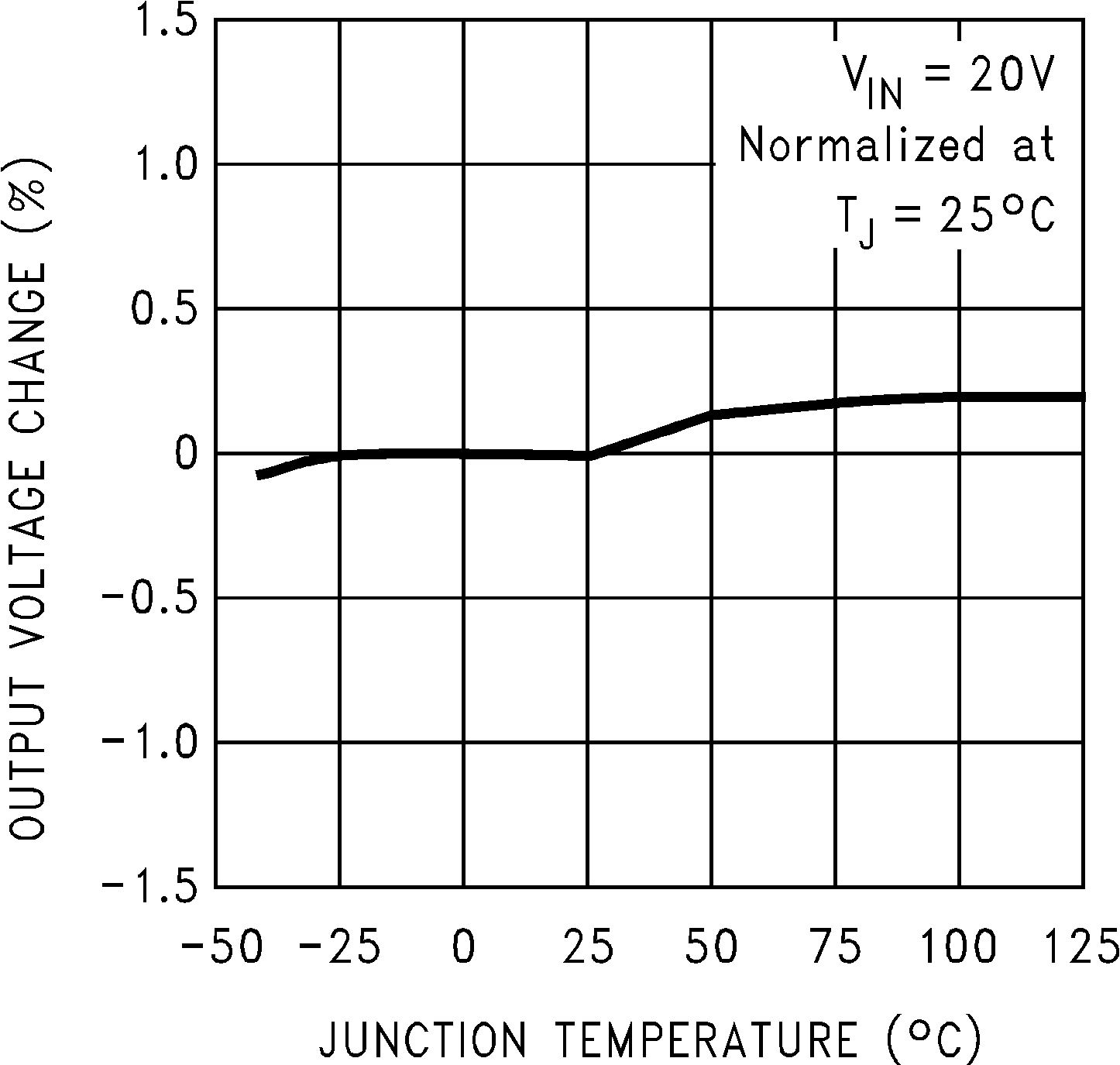

圖 5-1 標準化輸出電壓

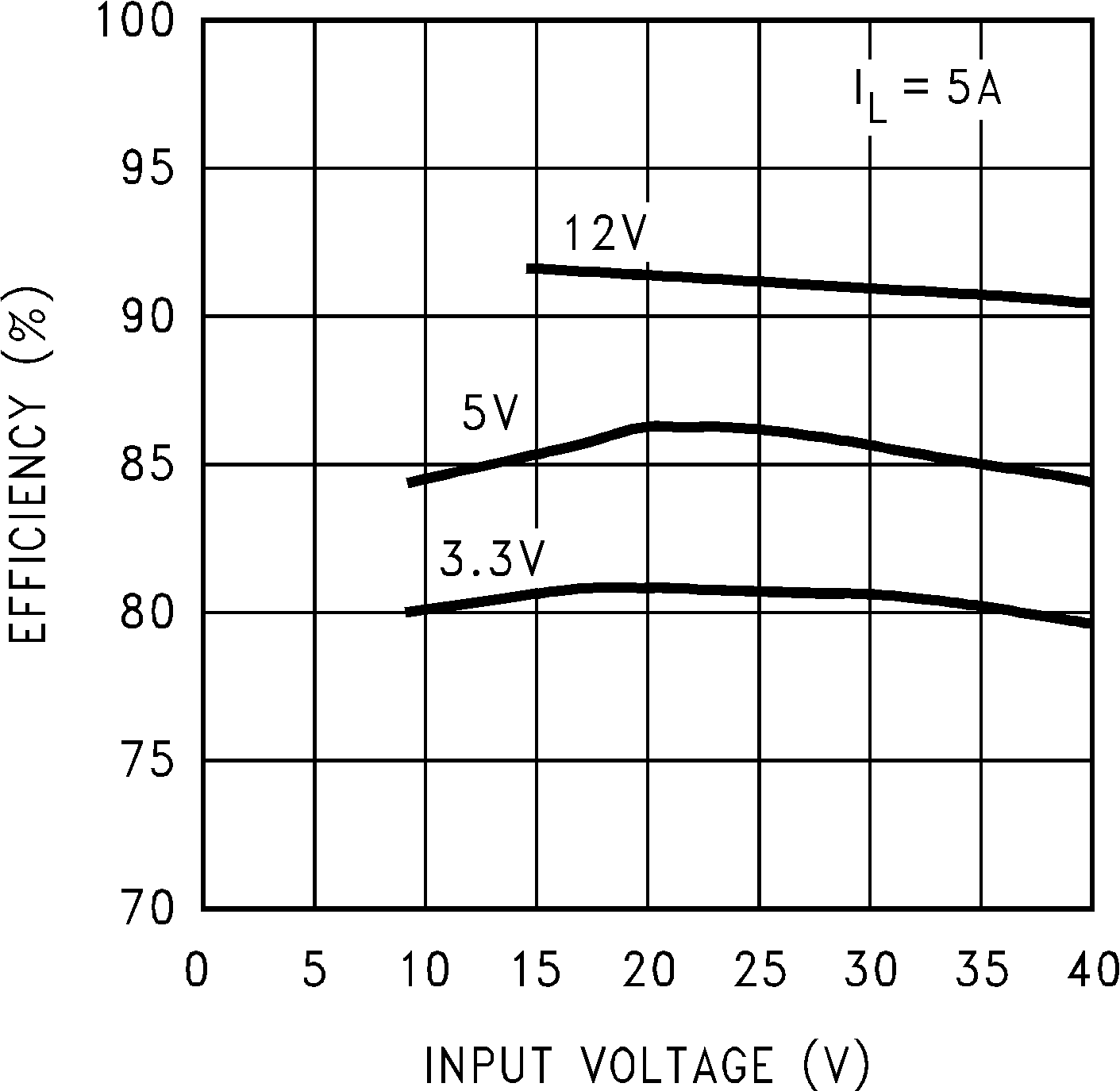

圖 5-3 效率與輸入電壓之間的關系

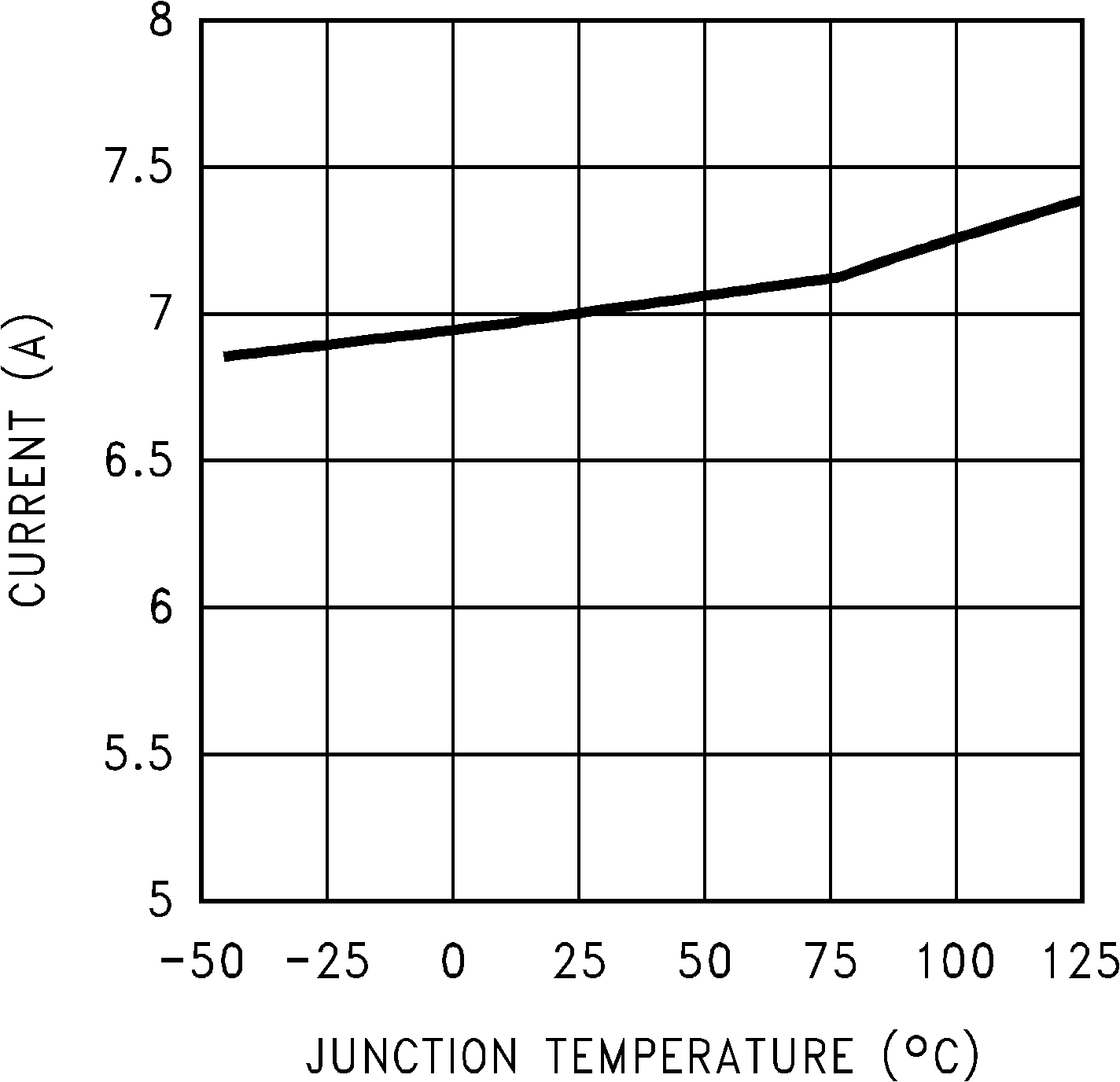

圖 5-5 開關電流限值

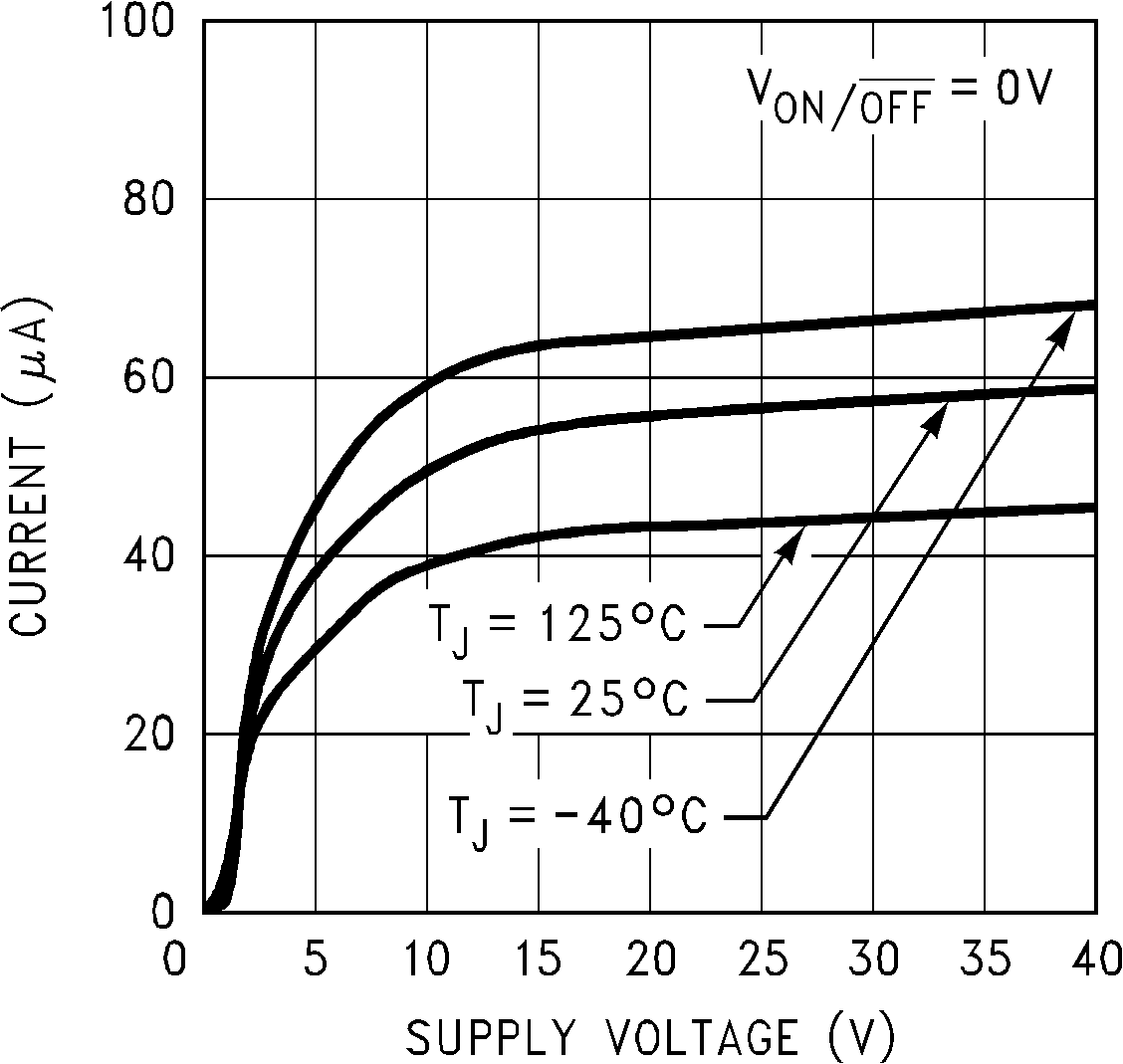

圖 5-7 待機靜態電流

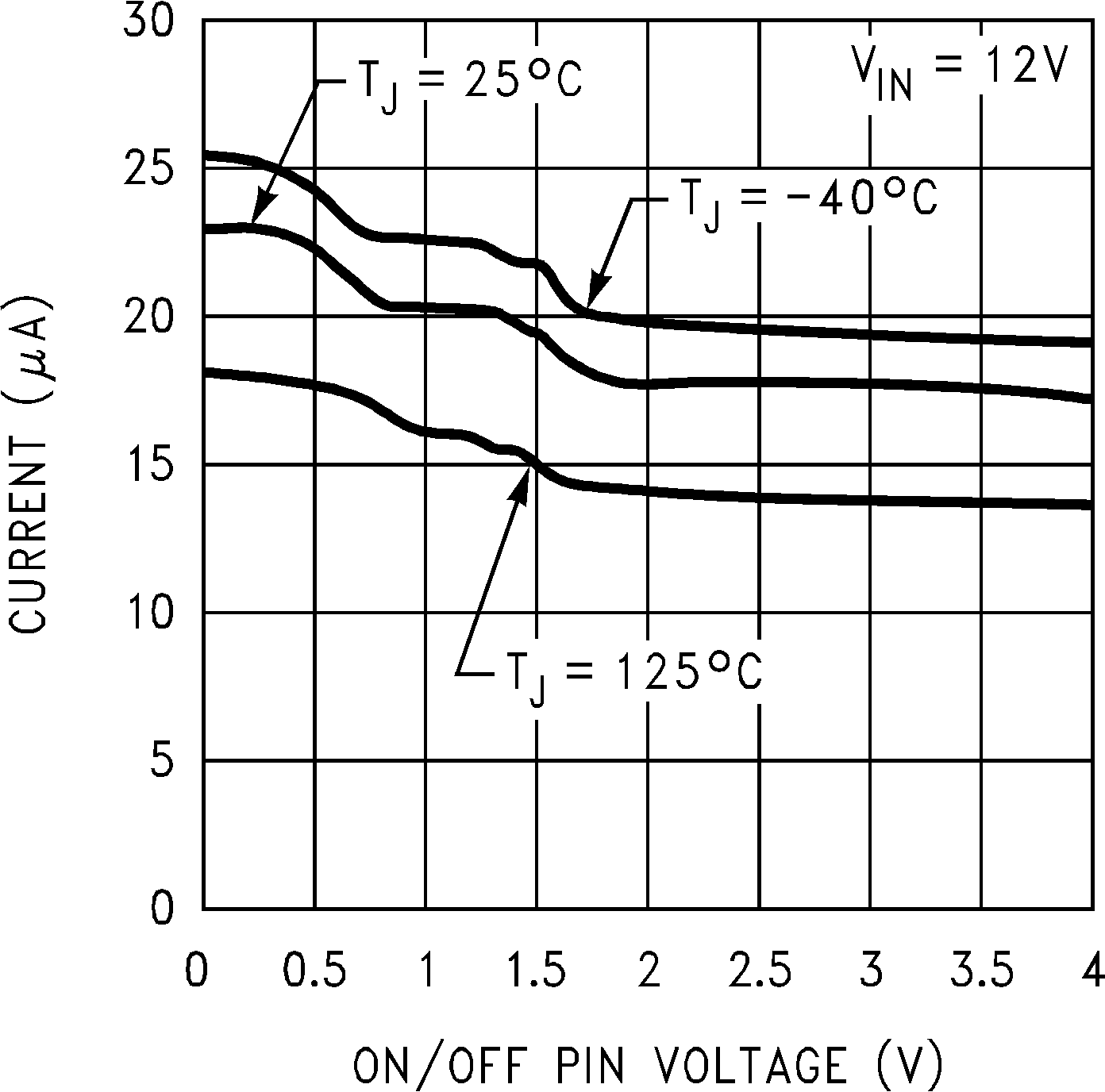

圖 5-9 導通/關斷引腳電流（源電流）
| 不連續模式開關波形，VIN = 20V，VOUT = 5V，ILOAD = 500mA，L = 10μH，COUT = 400μF，COUTESR = 13mΩ | ||
| A. VSW 引腳電壓 = 10V/div | ||
| b. 電感器電流 = 1A/div | ||
| c. 輸出紋波電壓 = 20mV/div 交流耦合 |

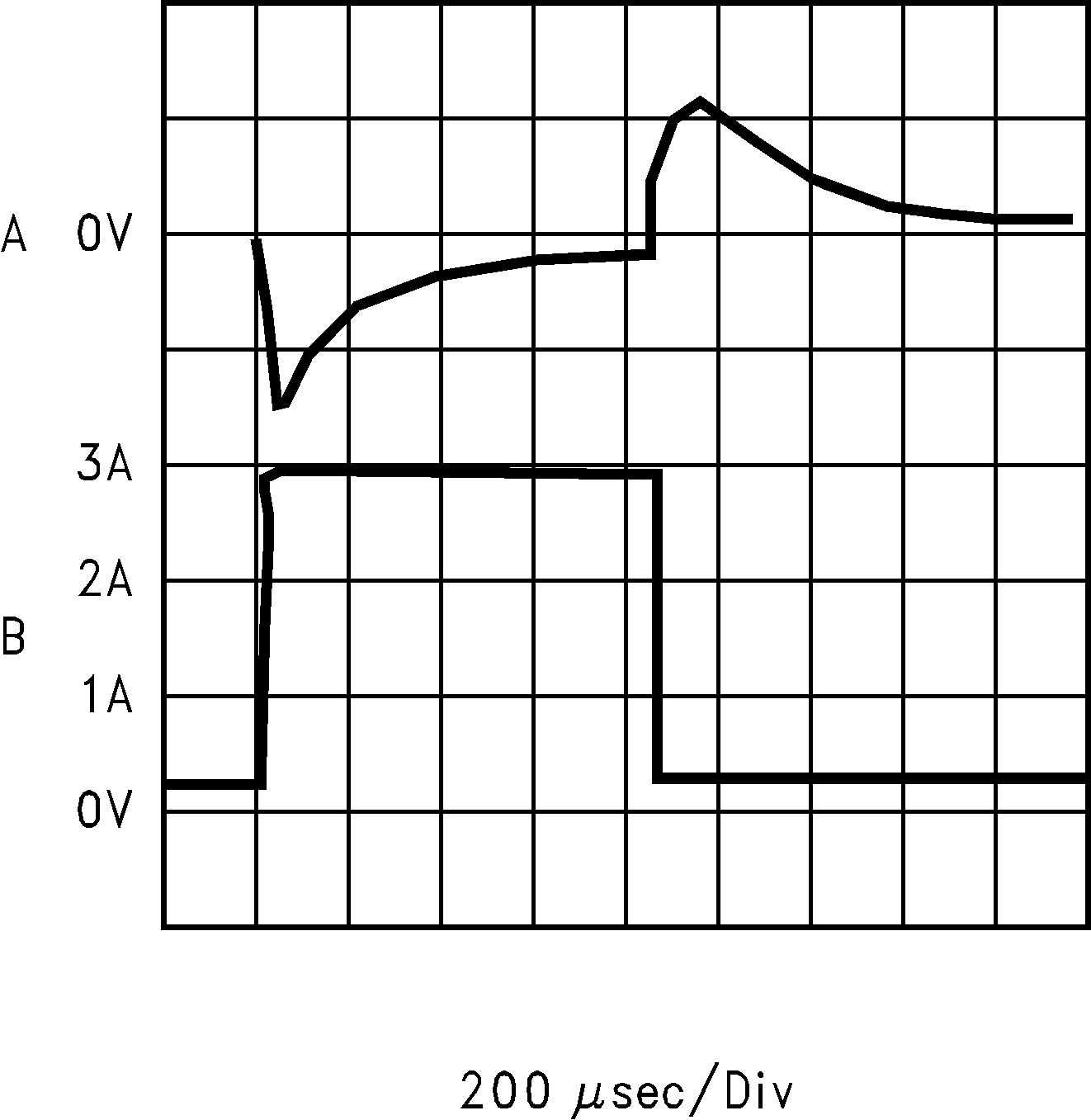

| 非連續模式的負載瞬態響應，VIN = 20V，VOUT = 5V，L = 10μH，COUT = 400μF，COUTESR = 13mΩ |
| A. 輸出電壓 = 100mV/div，交流耦合 |
| B. 負載電流 = 200mA 至 3A 負載脈沖 |

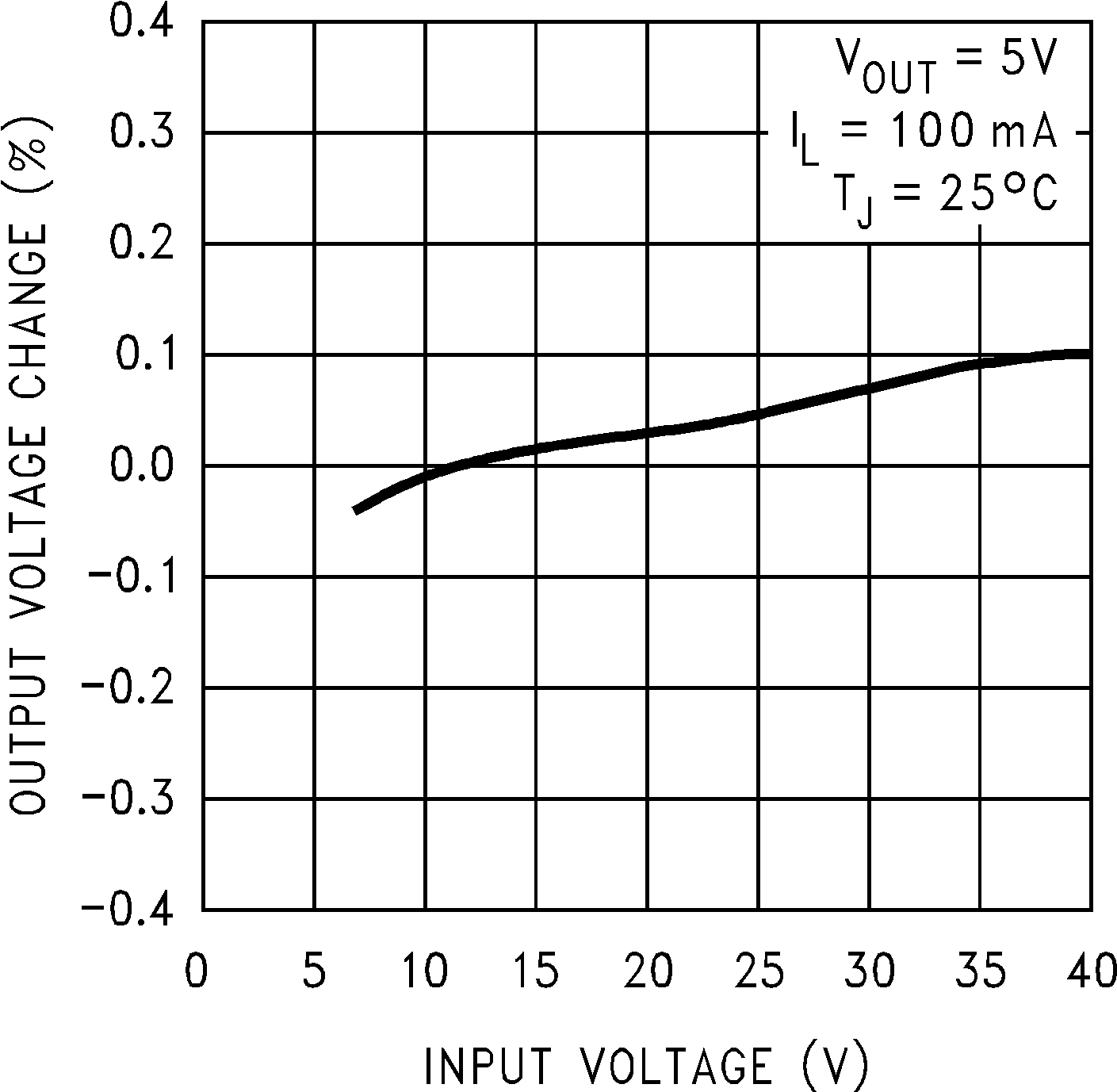

圖 5-2 線路調整

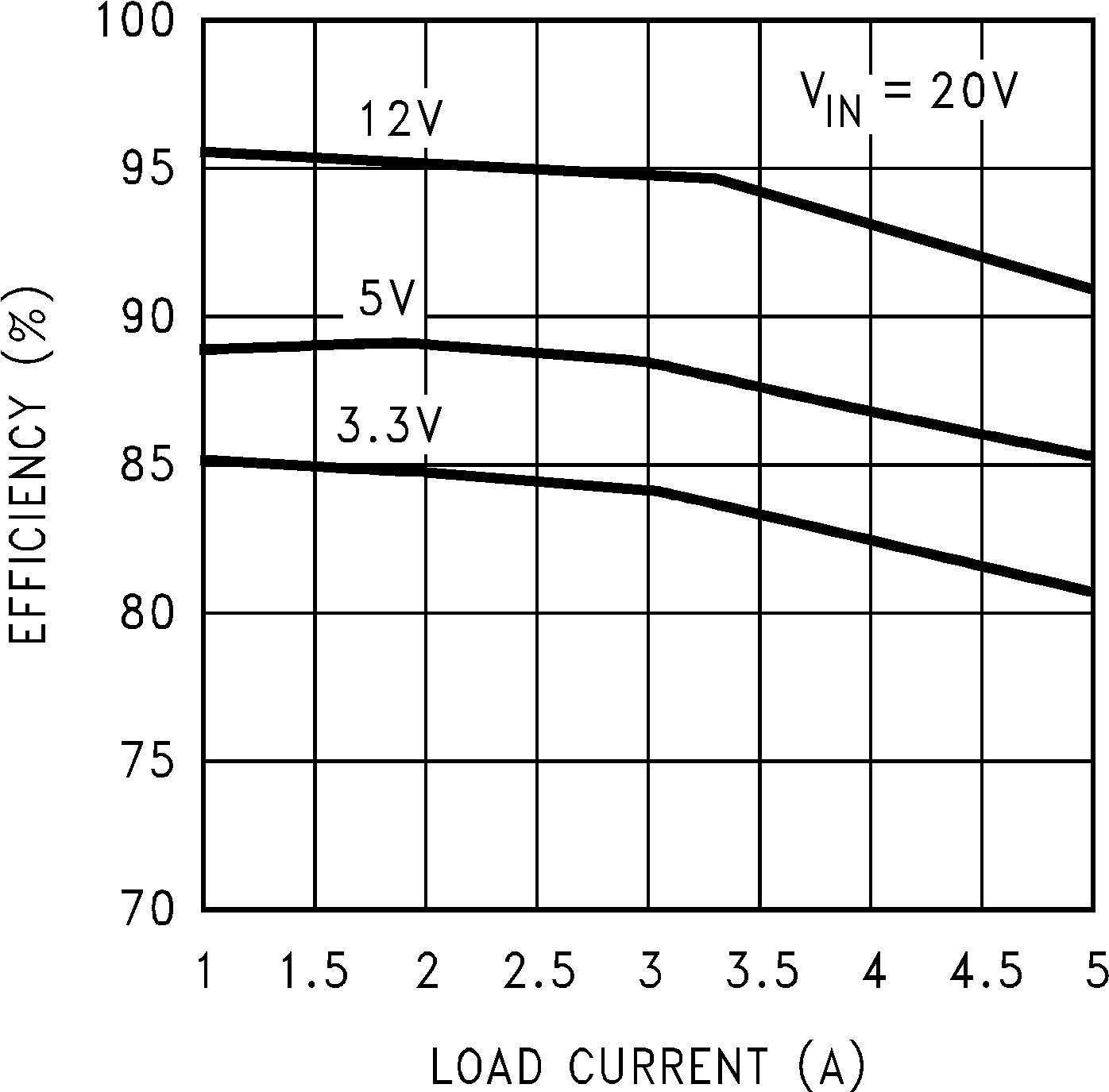

圖 5-4 效率與 ILOAD 之間的關系
圖 5-6 工作靜態電流

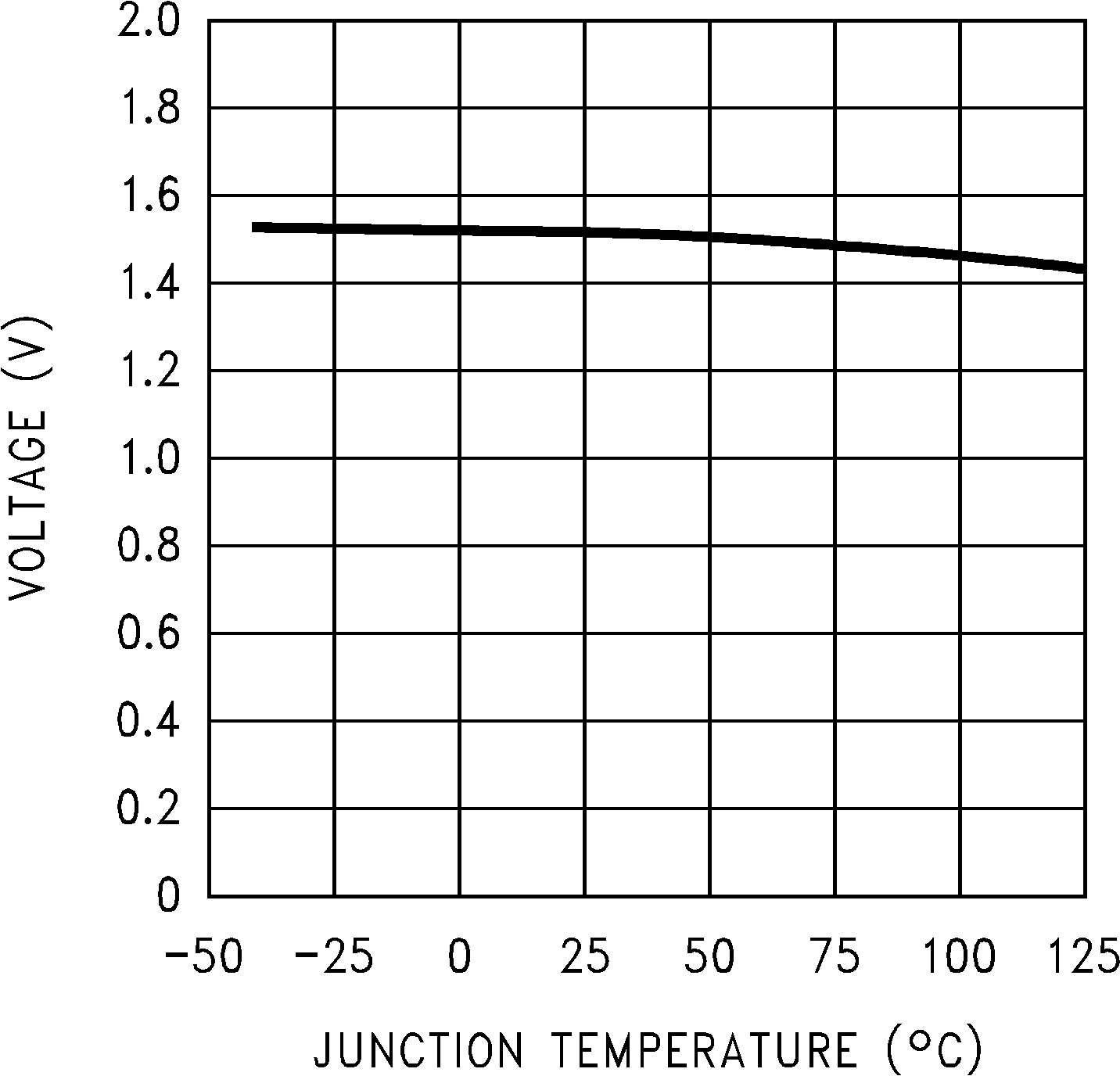

圖 5-8 導通/關斷閾值電壓

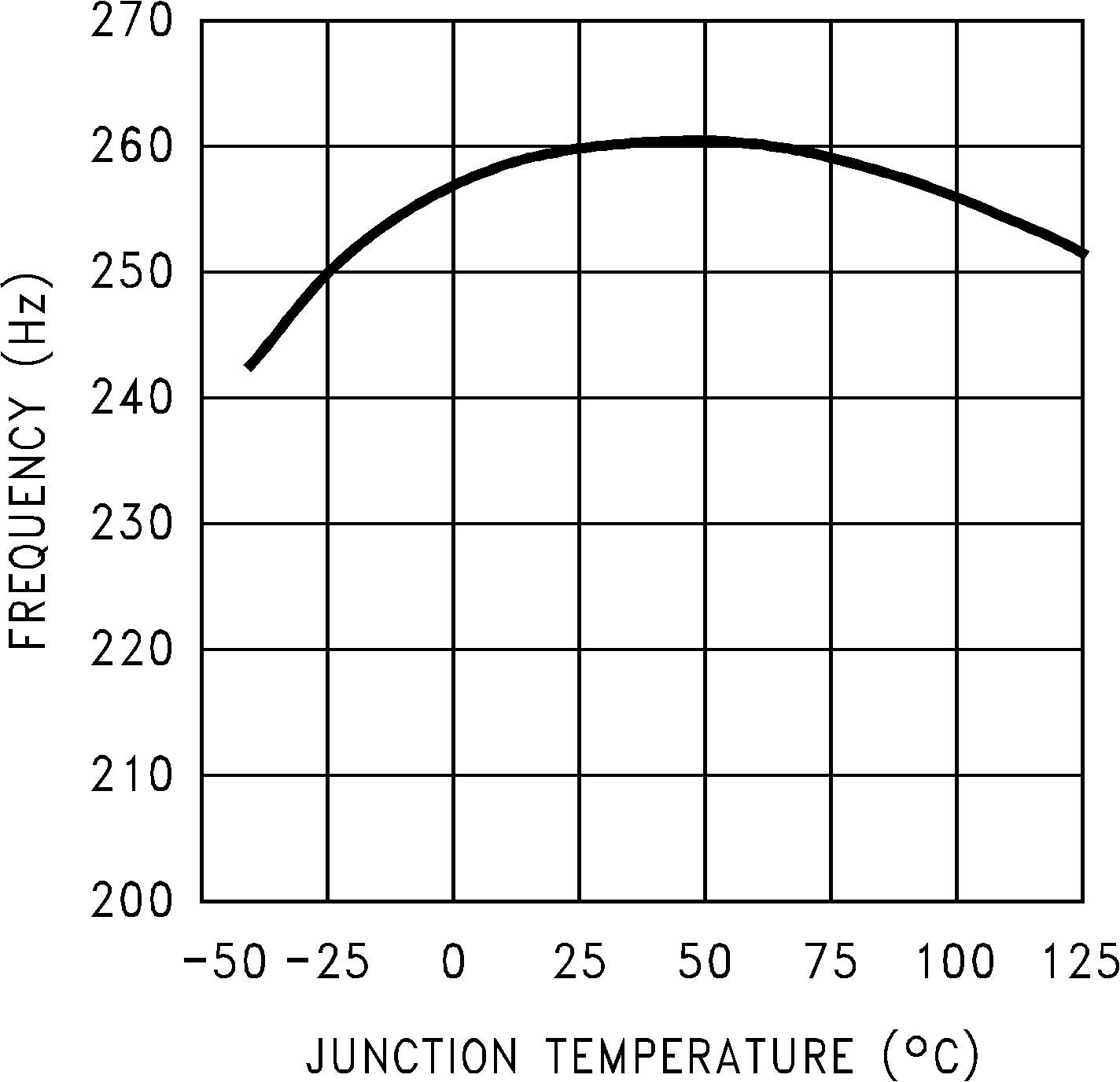

圖 5-10 開關頻率

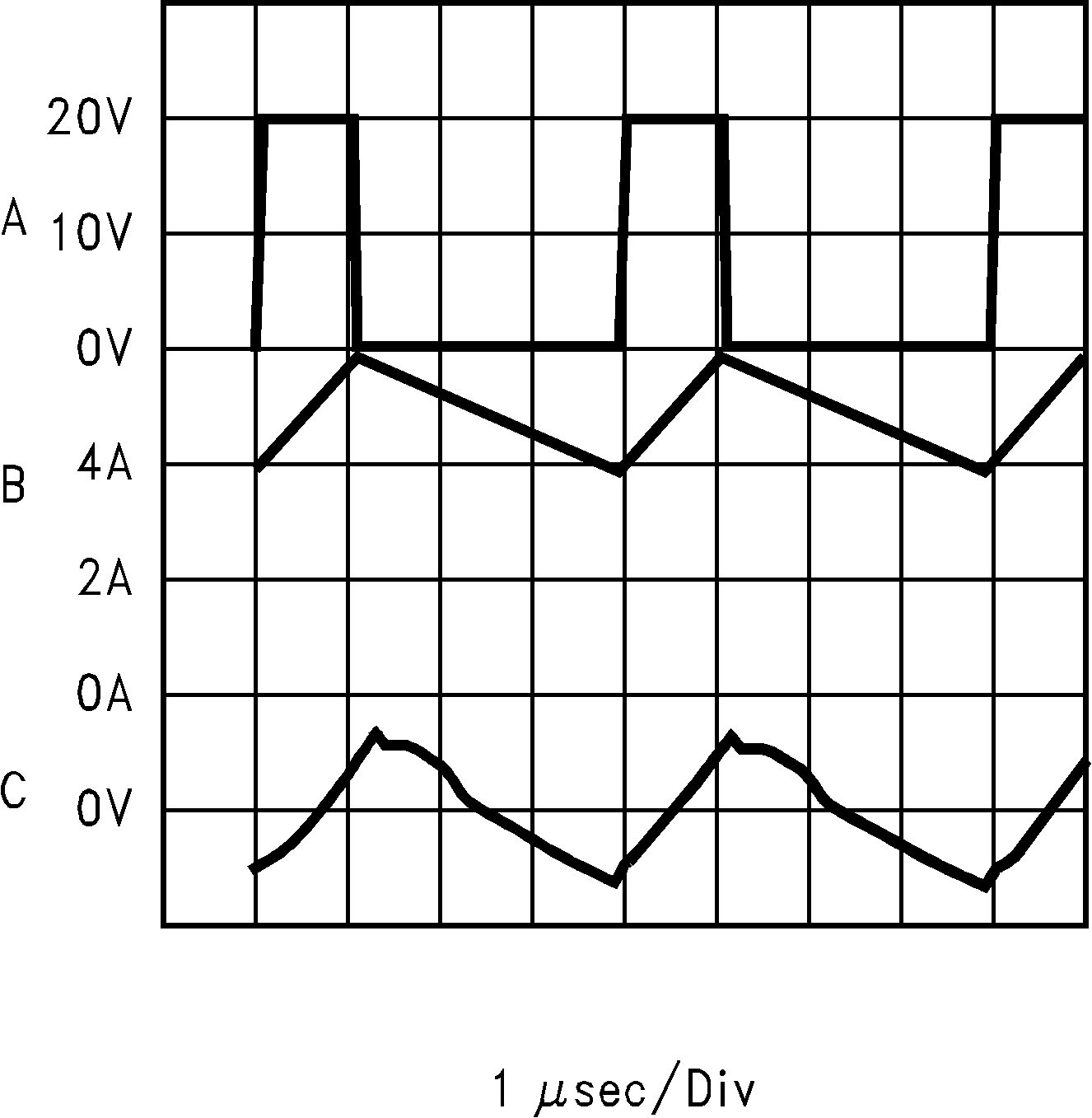

| 連續模式開關波形，VIN = 20V，VOUT = 5V，ILOAD = 5A，L = 10μH，COUT = 400μF，COUTESR = 13mΩ |
| A. VSW 引腳電壓 = 10V/div |
| b. 電感器電流 = 2A/div |
| c. 輸出紋波電壓 = 20mV/div 交流耦合 |

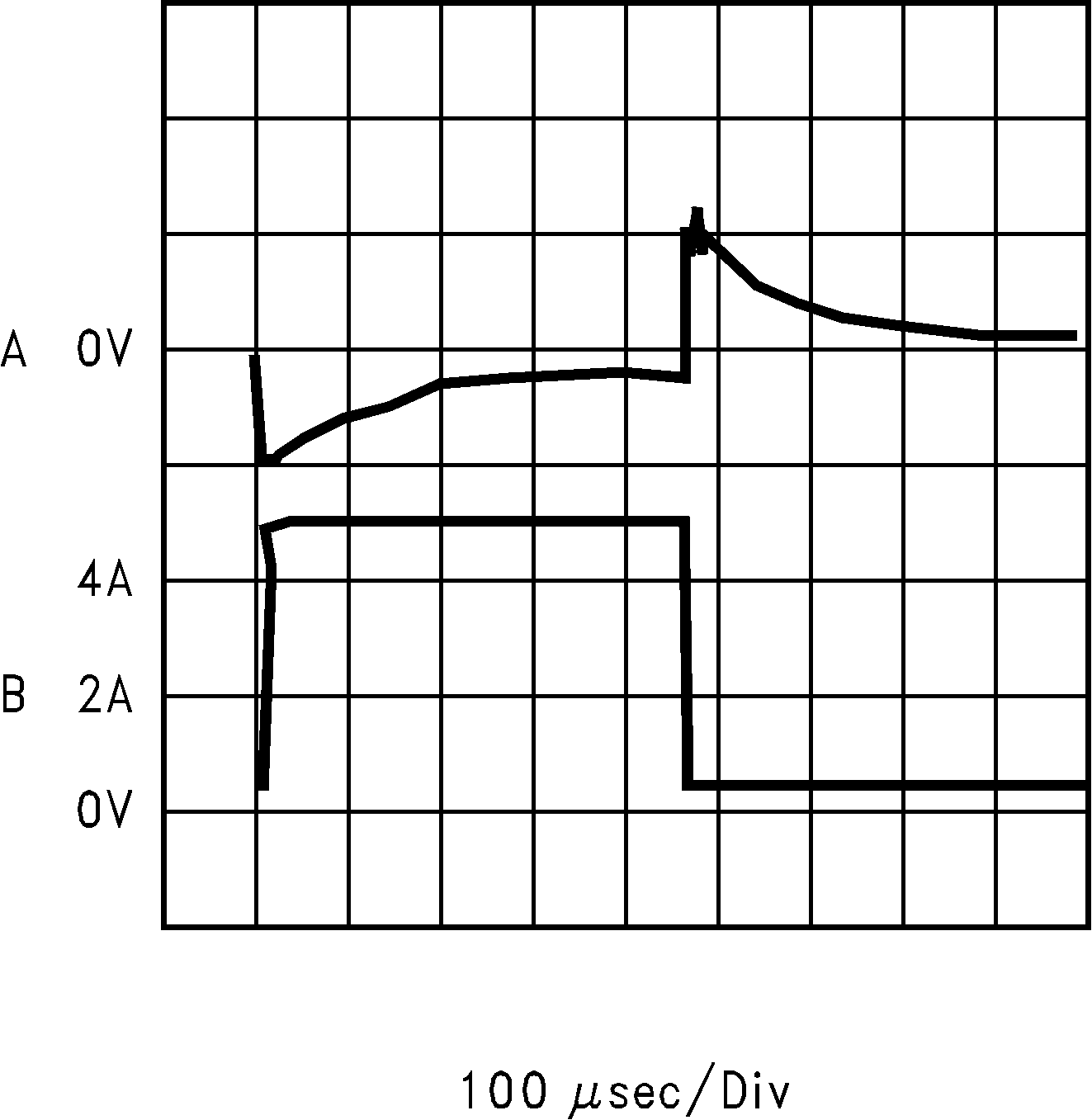

| 連續模式的負載瞬態響應，VIN = 20V，VOUT = 5V，L = 10μH，COUT = 400μF，COUTESR = 13mΩ | ||
| A. 輸出電壓 = 100mV/div，交流耦合 | ||
| B. 負載電流 = 500mA 至 5A 負載脈沖 | ||
