3 說明
LDC1001 器件是一款 4.75V 至 5.25V 電感數字轉換器，專為測量并聯電阻 (Rp) 和電感 (L) 而設計。電感式感應技術可在汽車和工業應用中實現對金屬目標線性或角度位置的 精確測量。
電感式感應是一種非接觸式短程感應技術，能在有灰塵、污垢、油和濕氣的條件下以高分辨率感應導電目標，在惡劣環境下適用于各種 應用 。
LDC1001 系統由一個電感式傳感器（通常是一個 PCB 線圈）和一個導電靶組成。
LDC1001 采用 16 引腳 WSON 封裝，并提供若干運行模式。其串行外設接口 (SPI) 簡化了與微控制器 (MCU) 的連接方式。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LDC1001 | WSON (16) | 5.00mm × 4.00mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

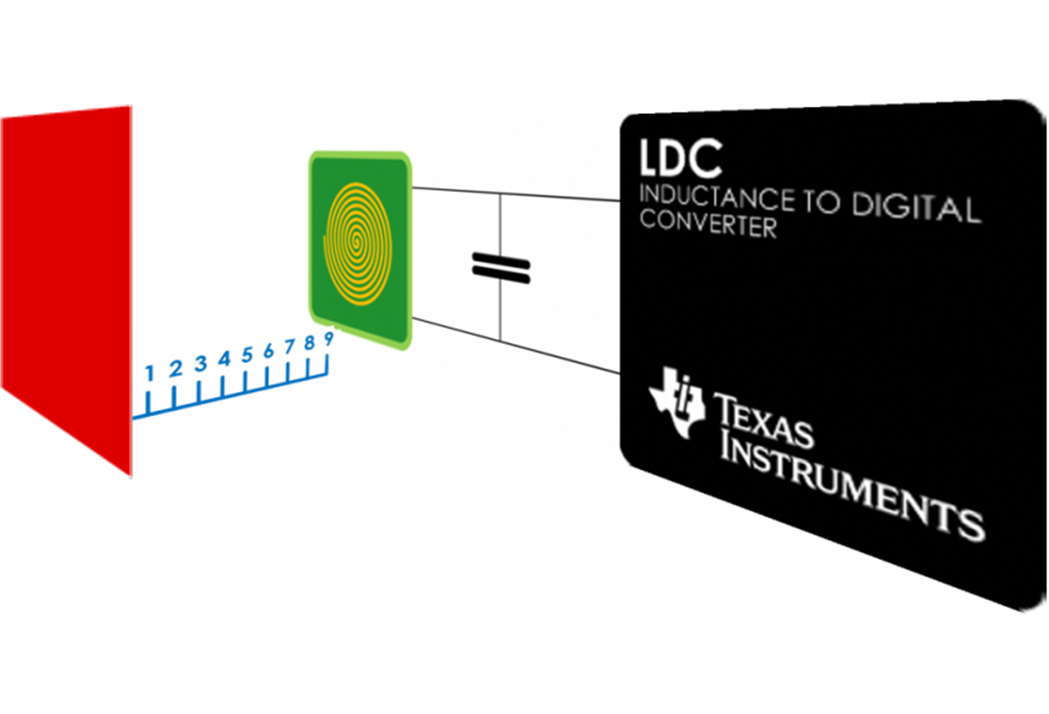

軸距感測應用
