6 參數測量信息
A. 輸入脈沖由具有以下特性的發生器提供：PRR ≤ 50kHz，50% 占空比，tr ≤ 3ns，tf ≤ 3ns，ZO = 50Ω。輸入端需要 50Ω 電阻器來端接輸入發生器信號。實際應用中并不需要 50Ω 電阻器。
B. CL = 15pF 并包含 ±20% 范圍內的儀表和設備電容。
圖 6-1 開關特性測試電路和電壓波形
A. 輸入脈沖由具有以下特性的發生器提供：PRR ≤ 10kHz，50% 占空比，tr ≤ 3ns，tf ≤ 3ns，ZO = 50Ω。
B. CL = 15pF 并包含 ±20% 范圍內的儀表和設備電容。
圖 6-2 啟用/禁用傳播延時時間測試電路和波形

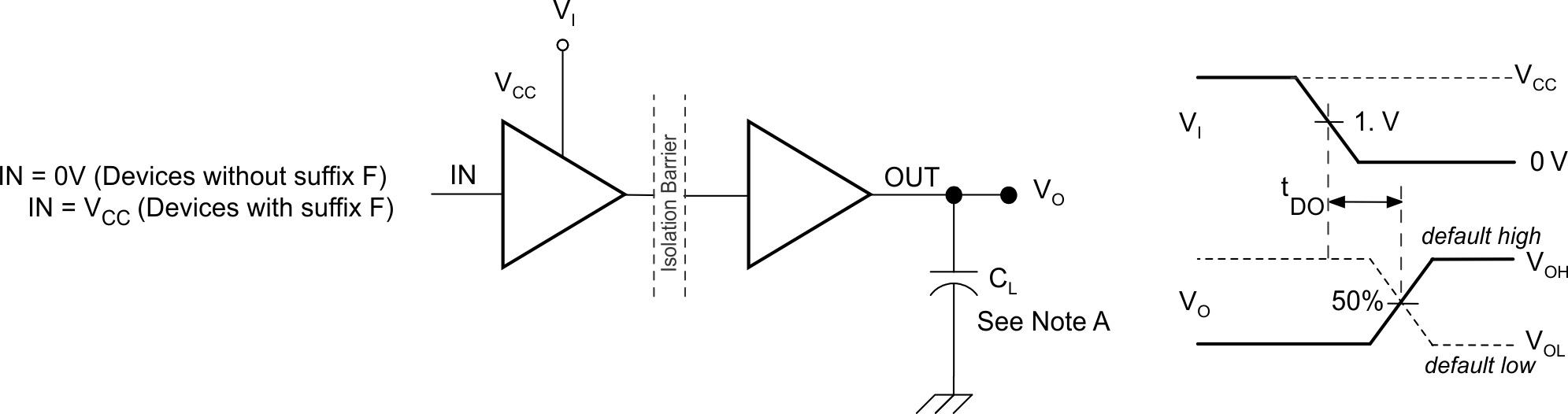

A. CL = 15pF 并包含 ±20% 范圍內的儀表和設備電容。
圖 6-3 默認輸出延時時間測試電路和電壓波形
A. CL = 15pF 并包含 ±20% 范圍內的儀表和設備電容。
圖 6-4 共模瞬態抗擾度測試電路
