封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DWW|16
- DW|16
散熱焊盤機械數據 (封裝 | 引腳)
- DW|16
訂購信息
3 說明
ISO7810x 器件是一款高性能單通道數字隔離器，隔離電壓高達 8000VPK。該器件已通過符合 VDE、CSA、CQC 和 TUV 標準的增強型隔離認證。在隔離 CMOS 或者 LVCMOS 數字 I/O 時，該隔離器可提供高電磁抗擾度和低輻射，且具有低功耗特性。
隔離通道的邏輯輸入和輸出緩沖器均由二氧化硅 (SiO2) 絕緣柵相隔離。如果出現輸入功率或信號丟失，ISO7810 默認輸出高電平，ISO7810F 器件默認輸出低電平。有關更多詳細信息，請參閱節 7.4 部分。
與隔離式電源結合使用時，該器件有助于防止數據總線或者其他電路中的噪聲電流進入本地接地端，進而干擾或損壞敏感電路。憑借出色的芯片設計和布線技術，ISO7810x 器件的電磁兼容性得到了顯著增強，可緩解系統級 ESD、EFT 和浪涌問題并符合輻射標準。ISO7810x 器件采用 16 引腳小外形尺寸集成電路 (SOIC) 寬體 (DW) 和超寬體 (DWW) 封裝。DWW 封裝選項帶有使能引腳，可用于將輸出置于高阻抗狀態，適用于多控制器驅動應用并降低功耗。
封裝信息
| 器件型號 | 封裝(1) | 本體尺寸（標稱值） | 封裝尺寸(2) |
|---|---|---|---|
| ISO7810 ISO7810F |
DW (16) | 10.30mm × 7.50mm | 10.30mm × 10.30mm |
| DWW (16) | 10.30mm × 14.0mm | 10.30mm × 17.25mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

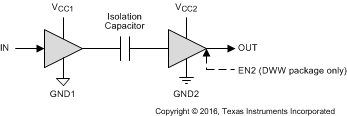

簡化版原理圖
