3 說明
ISO776x 器件是高性能六通道數字隔離器，可提供符合 UL 1577 的 5000VRMS（DW 封裝）和 3000VRMS（DBQ 封裝）隔離額定值。該系列器件還通過了 VDE、CSA、TUV 和 CQC 認證。

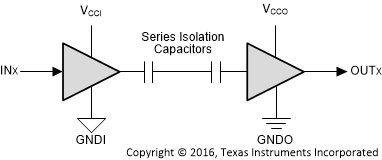

在隔離 CMOS 或 LVCMOS 數字 I/O 的同時，ISO776x 系列的器件還可提供高電磁抗擾度和低輻射，同時具備低功耗特性。每個隔離通道都有一個由二氧化硅 (SiO2) 絕緣柵分開的邏輯輸入和邏輯輸出緩沖器。ISO776x 系列的器件采用所有可能的引腳配置，因此所有六個通道都可以處于同一方向，或者一個、兩個或三個通道處于反向，而其余通道處于正向。如果輸入電源或信號丟失，不帶后綴 F 的器件默認輸出高電平，帶后綴 F 的器件默認輸出低電平。更多詳細信息，請參閱器件功能模式 部分。
該系列器件與隔離式電源結合使用，有助于防止數據總線（例如，RS-485、RS-232 和 CAN）或者其他電路上的噪聲電流進入本地接地以及干擾或損壞敏感電路。憑借創新型芯片設計和布局技術，ISO776x 系列器件的電磁兼容性得到了顯著增強，可緩解系統級 ESD、EFT 和浪涌問題并符合輻射標準。ISO776x 系列器件可采用 16 引腳 SOIC 和 SSOP 封裝。
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
|
ISO7760
ISO7761 ISO7762 ISO7763 |
SOIC (16) | 10.30mm × 7.50mm |
| SSOP (16) | 4.90mm × 3.90mm |
