ZHCSG30C March 2017 – December 2023 ISO7720-Q1 , ISO7721-Q1
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 引腳配置和功能
- 6 規格
- 7 參數測量信息
- 8 詳細說明
- 9 應用和實施
- 10電源相關建議
- 11布局
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- D|8
- DWV|8
- DW|16
散熱焊盤機械數據 (封裝 | 引腳)
- DW|16
訂購信息

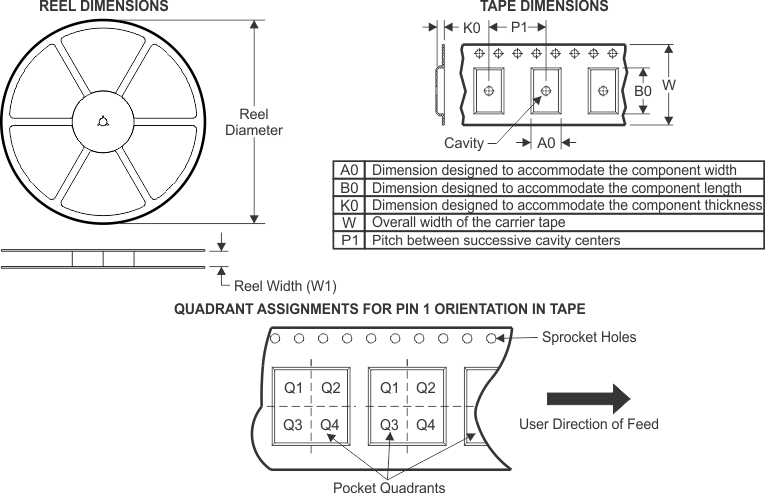

13.2 卷帶封裝信息
| 器件 | 封裝 類型 |
封裝圖 | 引腳 | SPQ | 卷帶 直徑 (mm) |
卷帶 寬度 W1 (mm) |
A0 (mm) |
B0 (mm) |
K0 (mm) |
P1 (mm) |
W (mm) |
Pin1 象限 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ISO7720FQDWVRQ1 | SOIC | DWV | 8 | 1000 | 330.0 | 16.4 | 12.05 | 6.15 | 3.3 | 16.0 | 16.0 | Q1 |
| ISO7721FQDWVRQ1 | SOIC | DWV | 8 | 1000 | 330.0 | 16.4 | 12.05 | 6.15 | 3.3 | 16.0 | 16.0 | Q1 |
| ISO7720FQDRQ1 | SOIC | D | 8 | 2500 | 330 | 12.4 | 6.4 | 5.2 | 2.1 | 8.0 | 12.0 | Q1 |
| ISO7720FQDWRQ1 | SOIC | DW | 16 | 2000 | 330 | 16.4 | 10.75 | 10.7 | 2.7 | 12.0 | 16.0 | Q1 |
| ISO7720QDRQ1 | SOIC | D | 8 | 2500 | 330 | 12.4 | 6.4 | 5.2 | 2.1 | 8.0 | 12.0 | Q1 |
| ISO7720QDWRQ1 | SOIC | DW | 16 | 2000 | 330 | 16.4 | 10.75 | 10.7 | 2.7 | 12.0 | 16.0 | Q1 |
| ISO7721FQDRQ1 | SOIC | D | 8 | 2500 | 330 | 12.4 | 6.4 | 5.2 | 2.1 | 8.0 | 12.0 | Q1 |
| ISO7721FQDWRQ1 | SOIC | DW | 16 | 2000 | 330 | 16.4 | 10.75 | 10.7 | 2.7 | 12.0 | 16.0 | Q1 |
| ISO7721QDRQ1 | SOIC | D | 8 | 2500 | 330 | 12.4 | 6.4 | 5.2 | 2.1 | 8.0 | 12.0 | Q1 |
| ISO7721QDWRQ1 | SOIC | DW | 16 | 2000 | 330 | 16.4 | 10.75 | 10.7 | 2.7 | 12.0 | 16.0 | Q1 |
| 器件 | 封裝類型 | 封裝圖 | 引腳 | SPQ | 長度 (mm) | 寬度 (mm) | 高度 (mm) |
|---|---|---|---|---|---|---|---|
| ISO7720FQDWVRQ1 | SOIC | DWV | 8 | 1000 | 350.0 | 350.0 | 43.0 |
| ISO7721FQDWVRQ1 | SOIC | DWV | 8 | 1000 | 350.0 | 350.0 | 43.0 |
| ISO7720FQDRQ1 | SOIC | D | 8 | 2500 | 350.0 | 350.0 | 43.0 |
| ISO7720FQDWRQ1 | SOIC | DW | 16 | 2000 | 350.0 | 350.0 | 43.0 |
| ISO7720QDRQ1 | SOIC | D | 8 | 2500 | 350.0 | 350.0 | 43.0 |
| ISO7720QDWRQ1 | SOIC | DW | 16 | 2000 | 350.0 | 350.0 | 43.0 |
| ISO7721FQDRQ1 | SOIC | D | 8 | 2500 | 350.0 | 350.0 | 43.0 |
| ISO7721FQDWRQ1 | SOIC | DW | 16 | 2000 | 350.0 | 350.0 | 43.0 |
| ISO7721QDRQ1 | SOIC | D | 8 | 2500 | 350.0 | 350.0 | 43.0 |
| ISO7721QDWRQ1 | SOIC | DW | 16 | 2000 | 350.0 | 350.0 | 43.0 |
