ZHCSX85N September 2007 – October 2025 ISO7230C , ISO7231C , ISO7231M
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 器件比較表
- 5 引腳配置和功能
-
6 規格
- 6.1 絕對最大額定值
- 6.2 ESD 等級
- 6.3 熱性能信息
- 6.4 建議運行條件
- 6.5 功率等級
- 6.6 絕緣規格
- 6.7 安全相關認證
- 6.8 安全限值
- 6.9 電氣特性：VCC1 和 VCC2 為 3.3V
- 6.10 電氣特性：VCC1 和 VCC2 為 5V
- 6.11 電氣特性：VCC1 為 3.3V，VCC2 為 5V
- 6.12 電氣特性：VCC1 為 5V，VCC2 為 3.3V
- 6.13 開關特性：VCC1 和 VCC2 為 3.3V
- 6.14 開關特性：VCC1 和 VCC2 為 5V
- 6.15 開關特性：VCC1 為 3.3V，VCC2 為 5V
- 6.16 開關特性：VCC1 為 5V，VCC2 為 3.3V
- 6.17 典型特性
- 7 參數測量信息
- 8 詳細說明
- 9 應用和實施
- 10器件和文檔支持
- 11修訂歷史記錄
- 12機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DW|16
散熱焊盤機械數據 (封裝 | 引腳)
- DW|16
訂購信息
5 引腳配置和功能

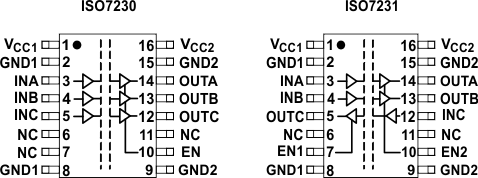

圖 5-1 DW 封裝16 引腳 SOIC頂視圖表 5-1 引腳功能
| 引腳 | 類型(1) | 說明 | ||
|---|---|---|---|---|
| 名稱 | ISO7230 | ISO7231 | ||
| EN | 10 | — | I | 使能、通道 A、B 和 C |
| EN1 | — | 7 | I | 使能、通道 C |
| EN2 | — | 10 | I | 使能、通道 A 和 B |
| GND1 | 2、8 | 2、8 | — | VCC1 的接地連接 |
| GND2 | 9、15 | 9.15 | — | VCC2 的接地連接 |
| INA | 3 | 3 | I | 輸入，通道 A |
| INB | 4 | 4 | I | 輸入，通道 B |
| INC | 5 | 12 | I | 輸入，通道 C |
| NC | 6、7、11 | 6、11 | — | 未連接 |
| OUTA | 14 | 14 | O | 輸出，通道 A |
| OUTB | 13 | 13 | O | 輸出，通道 B |
| OUTC | 12 | 5 | O | 輸出，通道 C |
| VCC1 | 1 | 1 | — | 電源，VCC1 |
| VCC2 | 16 | 16 | — | 電源，VCC2 |
(1) I = 輸入；O = 輸出
