ZHCSX85N September 2007 – October 2025 ISO7230C , ISO7231C , ISO7231M
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 器件比較表
- 5 引腳配置和功能
-
6 規格
- 6.1 絕對最大額定值
- 6.2 ESD 等級
- 6.3 熱性能信息
- 6.4 建議運行條件
- 6.5 功率等級
- 6.6 絕緣規格
- 6.7 安全相關認證
- 6.8 安全限值
- 6.9 電氣特性：VCC1 和 VCC2 為 3.3V
- 6.10 電氣特性：VCC1 和 VCC2 為 5V
- 6.11 電氣特性：VCC1 為 3.3V，VCC2 為 5V
- 6.12 電氣特性：VCC1 為 5V，VCC2 為 3.3V
- 6.13 開關特性：VCC1 和 VCC2 為 3.3V
- 6.14 開關特性：VCC1 和 VCC2 為 5V
- 6.15 開關特性：VCC1 為 3.3V，VCC2 為 5V
- 6.16 開關特性：VCC1 為 5V，VCC2 為 3.3V
- 6.17 典型特性
- 7 參數測量信息
- 8 詳細說明
- 9 應用和實施
- 10器件和文檔支持
- 11修訂歷史記錄
- 12機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DW|16
散熱焊盤機械數據 (封裝 | 引腳)
- DW|16
訂購信息
3 說明
ISO7230 和 ISO7231 是三通道數字隔離器，每個隔離器都具有多個通道配置和輸出使能功能。這些器件具有由 TI 的二氧化硅 (SiO2) 隔離柵進行隔離的邏輯輸入和輸出緩沖器。當與隔離電源結合使用時，這些器件可阻止高電壓和隔離接地，并可防止數據總線或其他電路上的噪聲電流進入本地接地或?qū)γ舾须娐吩斐筛蓴_或損壞。
封裝信息
| 器件型號 | 封裝(1) | 本體尺寸（標稱值） | 封裝尺寸(2) |
|---|---|---|---|
| ISO7230C ISO7231C ISO7231M |
DW（SOIC，16） | 10.30mm × 7.50mm | 10.30mm × 10.30mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

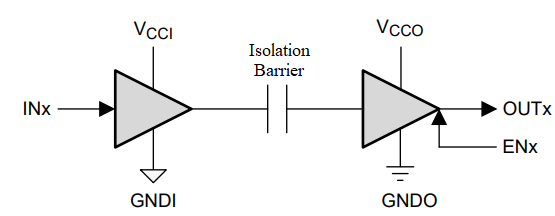

A. VCCI 和 GNDI 分別是輸入通道的電源和接地連接引腳。
B. VCCO 和 GNDO 分別是輸出通道的電源和接地連接引腳。
簡化版原理圖
