3 說明
HDC2010 是一款采用超緊湊 WLCSP（晶圓級芯片級封裝）的集成式濕度和溫度傳感器，能夠以超低功耗提供高精度測量。HDC2010 的傳感元件位于器件底部，有助于 HDC2010 抵抗粉塵、灰塵以及其他環境污染物的影響，從而更加穩定可靠。這款電容式傳感器包括新的集成數字特性和用于消散冷凝和濕氣的加熱元件。HDC2010 數字特性包括可編程中斷閾值，因此能夠提供警報/系統喚醒，而無需微控制器持續對系統進行監控。同時，HDC2010 具有可編程采樣間隔、低固有功耗，并且支持 1.8V 電源電壓，使其非常適合電池供電系統。
HDC2010 為各種環境監測應用和物聯網（IoT）（如智能恒溫器、智能家居助理和可穿戴設備）提供高精度測量功能。HDC2010 還可用于為冷鏈運輸和易腐貨物的儲存提供關鍵溫度和濕度數據，以幫助確保食品和藥物等產品新鮮送達。
HDC2010 經過工廠校準，溫度精度為 0.2°C，相對濕度精度為 2%，并配備了加熱元件，可消除冷凝和濕氣，從而增加可靠性。HDC2010 支持的工作溫度范圍為 -40°C 至 125°C，相對濕度范圍為 0% 至 100%。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| HDC2010 | DSBGA（6 凸點） | 1.5 mm × 1.5 mm × 0.675 mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

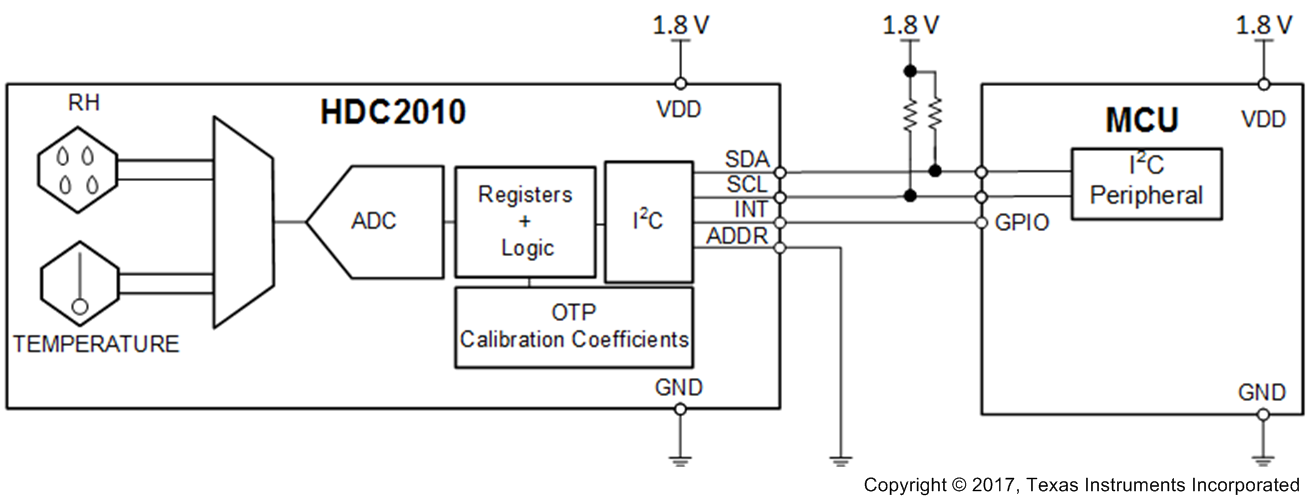

典型應用
RH 精度
