7.3.5.4 濕度低
當設置了 HL_ENABLE 且濕度超過濕度閾值低寄存器中已編程的閾值水平時，HL_STATUS 位設置為 1。HL_STATUS 位和 DRDY/INT 引腳的行為基于 INT_POL 和 INT_MODE 位。
INT_MODE 位將閾值設置為比較器模式或電平敏感警報。
當 INT_MODE 設置為 1 時，HL_STATUS 位基于當前的濕度轉換。DRDY/INT 引腳的極性由 INT_POL 設置。
當 INT_MODE 設置為 0 時，HL_STATUS 位保持設置為 1，直到其被讀取。DRDY/INT 引腳的極性由 INT_POL 設置。

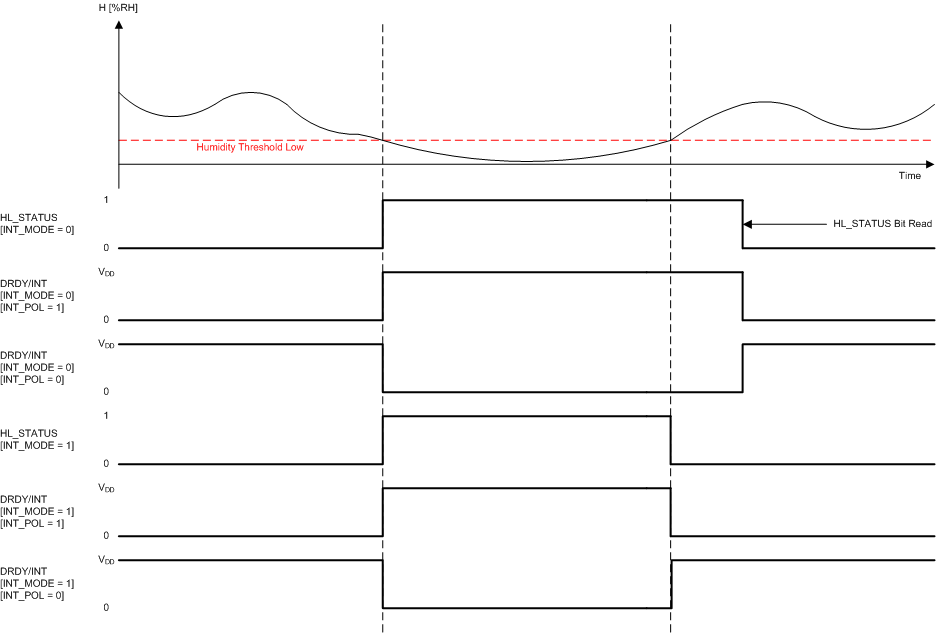

圖 7-6 閾值中斷 - 濕度低
