3 說明
ESD122 是一種雙向 TVS ESD 保護二極管陣列，用于 USB Type-C 和 HDMI 2.0 電路保護。ESD122 的額定消散接觸 ESD 沖擊能力達到了 IEC 61000-4-2 國際標準所規定的最高水平（17kV 接觸放電，17kV 氣隙放電）。
該器件 具有 每通道和引腳一個低 IO 電容，以適應對稱差分高速信號路由，使其成為保護高達 10Gbps 的高速接口（如 USB 3.1 第 2 代和 HDMI 2.0）的理想選擇。低動態電阻和低鉗位電壓確保系統級抗瞬變事件保護。
此外，ESD122 是面向 USB Type-C Tx/Rx 線路的理想 ESD 解決方案。由于 USB Type-C 連接器有兩層，所以使用 4 通道 ESD 器件需要 VIA 來降級信號完整性。使用 4 個 ESD122（2 通道）器件可最大限度減少 VIA 的數量并簡化電路板布局。
在兩個簡便的直通布線封裝中提供了 ESD122。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） | |
|---|---|---|---|
| ESD122 | X2SON (3) | (DMX) | 0.60mm x 1.00mm |
| (DMY) | 0.60mm × 1.32mm | ||
- 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。

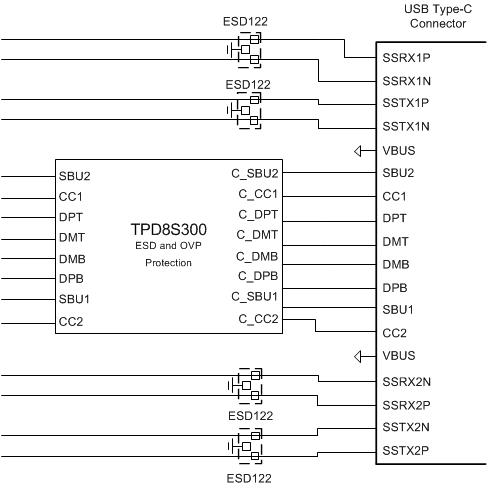

USB Type-C 應用示例
