3 說明
DRV8886 是一款適用于工業和消費類終端設備的 步進電機驅動器。該器件與兩個 N 溝道功率金屬氧化物半導體場效應晶體管 (MOSFET) H 橋驅動器、一個微步進分度器以及集成電流檢測功能完全集成。DRV8886 能夠驅動高達 2A 的滿量程電流或 1.4A rms 輸出電流（電壓為 24V 且 TA = 25°C，取決于印刷電路板 (PCB) 設計）。
DRV8886 采用內部電流檢測架構，無需使用兩個外部功率感測電阻，從而縮小 PCB 面積并削減系統成本。DRV8886 使用內部固定關斷時間 PWM 電流調節方案，可在慢速和混合衰減選項之間進行調節。
簡易 STEP/DIR 接口允許外部控制器管理步進電機的方向和步進速率。該器件可以配置為不同步進模式，范圍涵蓋整步至 1/16 微步。憑借專用 nSLEEP 引腳，該器件可提供一種低功耗休眠模式，從而實現超低靜態待機電流。
該器件的 保護功能 包括：電源欠壓、電荷泵故障、過流、短路以及過熱保護。故障狀態通過 nFAULT 引腳指示。
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
- 僅供預覽。

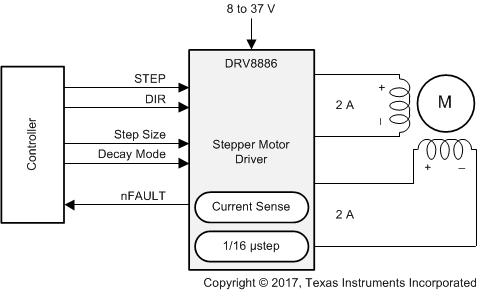

簡化原理圖
