8.2.1 主要應用
在此主要應用示例中，此器件被配置為使用 H 橋配置，通過一個外部負載（例如有刷直流電機）來驅動雙向電流。H 橋極性和占空比由一個 PWM 以及從外部控制器傳輸?shù)?EN/IN1 和 PH/IN2 引腳的 IO 資源來控制。通過將 PMODE 引腳綁定到 GND，為 PH/EN 控制模式配置此器件。

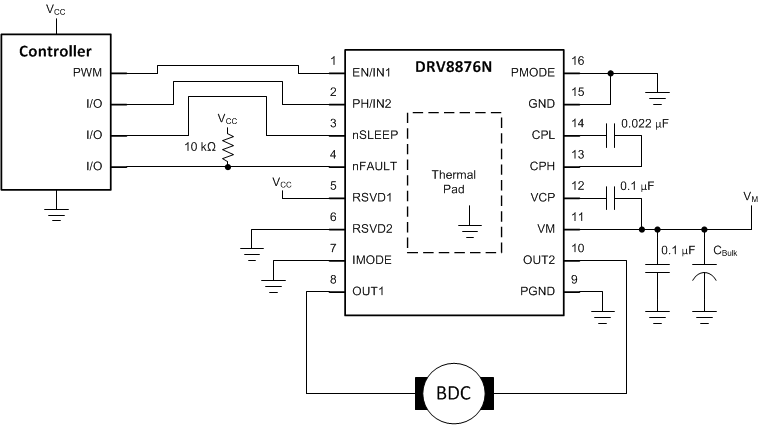

圖 8-1 典型應用原理圖
