ZHCSK46A August 2019 – April 2021 DRV8876N
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 引腳配置和功能
- 6 規格
- 7 詳細說明
- 8 應用和實現
- 9 電源相關建議
- 10布局
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- PWP|16
散熱焊盤機械數據 (封裝 | 引腳)
- PWP|16
訂購信息
3 說明
DRV8876N 是一款具有 N 溝道 H 橋、電荷泵、和保護電路的集成電機驅動器。電荷泵通過支持 N 溝道 MOSFET 半橋和 100% 占空比驅動來提升效率。該器件系列具有引腳對引腳 RDS(on) 型號，只需對設計進行少量改動即可支持不同負載。
低功耗睡眠模式可通過關斷大部分內部電路實現超低靜態電流消耗。內部保護功能包括電源欠壓鎖定、電荷泵欠壓、輸出過流和器件過熱。故障狀態顯示在 nFAULT 上。
在德州儀器 TI.com.cn 上查看完整的有刷電機驅動器產品系列。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8876N | HTSSOP (16) | 5.00mm × 4.40mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

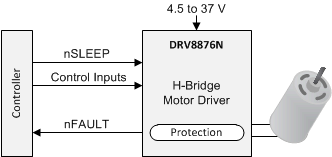

簡化版原理圖
