DRV8873-Q1 器件是用于驅動汽車應用中的有刷直流電機的集成式驅動器 IC。兩個邏輯輸入控制 H 橋驅動器,該驅動器包含四個能夠以高達 10A 的峰值電流雙向驅動電機的 N 溝道 MOSFET。該器件由單一電源供電,支持 4.5V 至 38V 的寬輸入電源電壓范圍。
該器件可通過 PH/EN 或 PWM 接口輕松連接至控制器電路。或者,可以使用獨立的半橋控制來驅動兩個電磁閥負載。
集成電流檢測提供與兩個隱藏側 FET 的電機負載電流成比例的輸出電流,無需大功率檢測電阻。這種特性可用于檢測負載條件下的電機堵轉或變化。
提供了低功耗睡眠模式,以通過關斷大量內部電路來實現超低的靜態電流消耗。還提供了用于欠壓鎖定、電荷泵故障、過流保護、短路保護、開路負載檢測和過熱的內部保護功能。可通過 nFAULT 引腳和 SPI 寄存器來指示故障狀況。
| 器件型號 | 封裝 | 封裝尺寸(標稱值) |
|---|---|---|
| DRV8873-Q1 | HTSSOP (24) | 7.70mm × 4.40mm |

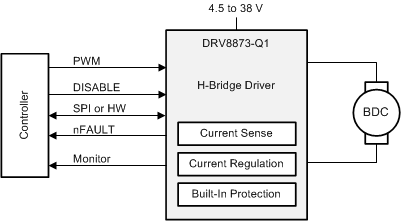

簡化版原理圖
