3 說明
DRV8824 可為打印機、掃描儀以及其他自動化設備應用提供集成型電機驅動器解決方案。此器件具有兩個 H 橋驅動器和一個微步進分度器，并且專門用來驅動一個雙極步進電機。輸出驅動器塊包含被配置為全 H 橋的 N 溝道功率 MOSFET，以驅動電機繞組。DRV8824 能夠從每個輸出驅動高達 1.6A 的電流（在 24V 和 25°C 下，具有適當的散熱）。
一個簡單的步進/方向接口可輕松連接到控制器電路。模式引腳可實現全步進到 1/32 步進模式的電機配置。可以配置衰減模式以便可以使用慢速衰減、快速衰減或混合衰減。低功耗睡眠模式可將部分內部電路關斷，從而實現極低的靜態電流和功耗。這種睡眠模式可通過專用的 nSLEEP 引腳來設定。
為過流、短路、欠壓鎖定和過溫提供內部關斷功能。通過 nFAULT 引腳指示故障情況。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8824 | HTSSOP (28) | 9.70mm × 6.40mm |
| VQFN (28) | 5.00mm × 5.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

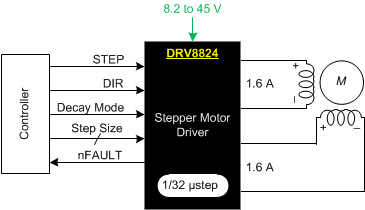

簡化版原理圖

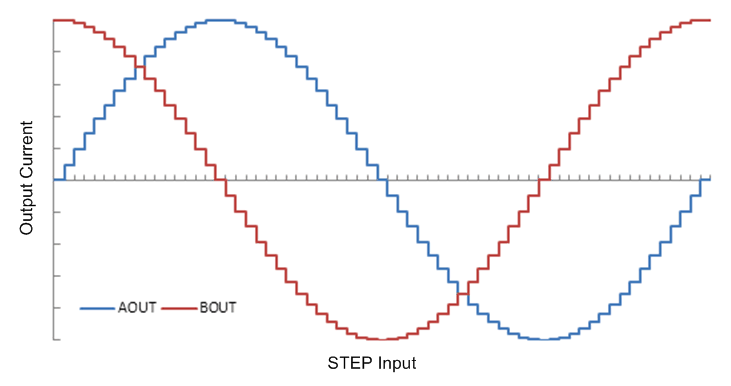

微步進電流波形
