3 說明
DRV8434E/P 器件是適用于各種工業應用的雙路 H 橋電機驅動器。這些器件可用于驅動兩個直流電機或一個雙極步進電機。
驅動器的輸出級包括配置為兩個全 H 橋的 N 溝道功率 MOSFET、電荷泵穩壓器、電流檢測和調節以及保護電路。集成電流檢測采用內部電流鏡架構，無需大型電源分流電阻，可以節省電路板面積并降低系統成本。提供的低功耗睡眠模式可通過關斷大部分內部電路實現超低靜態電流消耗。提供的內部保護特性包括：電源欠壓鎖定 (UVLO)、電荷泵欠壓 (CPUV)、輸出過流 (OCP) 和器件過熱 (TSD) 保護。
DRV8424E/P 能夠以高達 2.5A 的滿量程電流驅動一個步進電機，或者以高達 4A 的峰值電流驅動有刷電機（取決于 PCB 設計）。
器件信息
| 器件型號 (1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8434EPWPR | HTSSOP (28) | 9.7mm x 4.4mm |
| DRV8434ERGER | VQFN (24) | 4.0mm x 4.0mm |
| DRV8434PPWPR | HTSSOP (28) | 9.7mm x 4.4mm |
| DRV8434PRGER | VQFN (24) | 4.0mm x 4.0mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

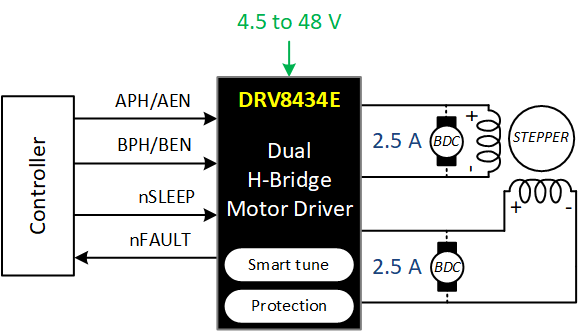

圖 3-1 DRV8434E 簡化原理圖
圖 3-2 DRV8434P 簡化原理圖
