ZHCSN20 April 2020 DRV8434A
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 引腳配置和功能
- 6 規格
- 7 詳細說明
- 8 應用和實施
- 9 電源相關建議
- 10布局
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- RGE|24
訂購信息
3 說明
DRV8434A 是一款適用于工業和消費類應用的步進電機驅動器。該器件由兩個 N 溝道功率 MOSFET H 橋驅動器、一個微步進分度器以及集成電流檢測功能完全集成。DRV8434A 最高可驅動 2.5A 滿量程輸出電流（取決于 PCB 熱設計）。
DRV8434A 采用內部電流檢測架構，無需再使用兩個外部功率檢測電阻，可縮小 PCB 面積并降低系統成本。該器件使用內部 PWM 電流調節方案，該方案采用智能調優紋波控制衰減。智能調優可通過自動調節實現出色的電流調節性能，并對電機變化和老化效應進行補償和減少電機的可聞噪聲。
借助簡單的 STEP/DIR 接口，可通過外部控制器管理步進電機的方向和步進速率。這款器件可配置為多種步進模式，從全步進模式到 1/256 微步進模式皆可。該器件通過專用的 nSLEEP 引腳提供低功耗睡眠模式。
DRV8434A 采用先進的失速檢測算法，該算法可通過兩個數字 IO 和一個模擬 IO 引腳配置，并且不需要 SPI 接口即可檢測失速。通過檢測電機失速，系統設計人員可以確定電機是否受阻，并根據需要采取措施，從而提高效率、防止損壞并降低可聞噪聲。其他保護特性包括：電源欠壓、電荷泵故障、過流、短路、開路負載和過熱保護。故障狀態通過 nFAULT 引腳指示。
器件信息
| 器件型號(1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8434APWPR | HTSSOP (28) | 9.7mm x 4.4mm |
| DRV8434ARGER | VQFN (24) | 4mm x 4mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

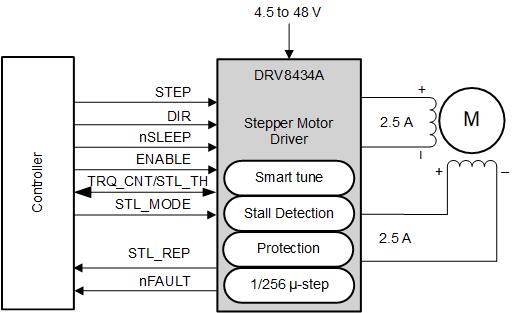

簡化版原理圖
