7.4.4 nSLEEP 復位脈沖
鎖存故障可通過快速 nSLEEP 脈沖清除。該脈沖的寬度必須在 20μs 至 40μs 之間。如果 nSLEEP 在 40μs 至 120μs 的時間內保持低電平，則會清除故障，但器件有可能會關斷，也有可能不關斷，如時序圖中所示（請參閱圖 7-21）。該復位脈沖不影響電荷泵或其他功能塊的狀態。

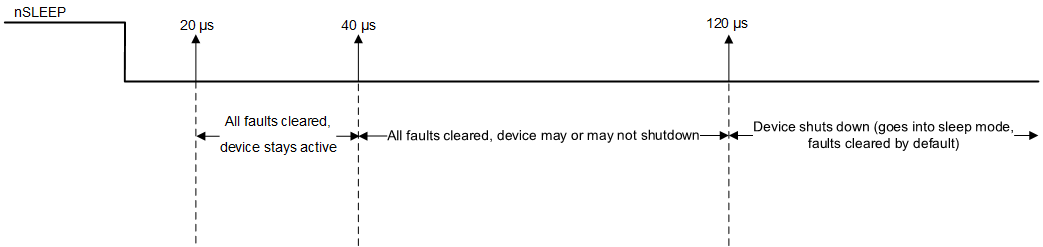

圖 7-21 nSLEEP 復位脈沖
