6.6 分度器時序要求
典型限值都是在 TJ = 25°C 且 VVM = 24V 條件下的限值。除非另有說明，否則所有限值都是在推薦工作條件下的限值。
| NO. | 最小值 | 最大值 | 單位 | ||
|---|---|---|---|---|---|
| 1 | ?STEP | 步進頻率 | 500(1) | kHz | |
| 2 | tWH(STEP) | 脈沖持續時間，STEP 高電平 | 970 | ns | |
| 3 | tWL(STEP) | 脈沖持續時間，STEP 低電平 | 970 | ns | |
| 4 | tSU(DIR, Mx) | 設置時間，DIR 或 MODEx 至 STEP 上升 | 200 | ns | |
| 5 | tH(DIR, Mx) | 保持時間，STEP 上升至 DIR 或 MODEx 變化 | 200 | ns | |
(1) STEP 輸入工作頻率最高可達 500kHz，但系統帶寬受電機負載限制。

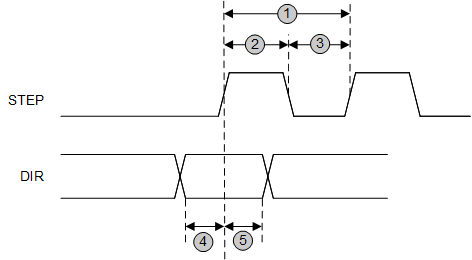

圖 6-1 STEP 和 DIR 時序圖
