ZHCSMI0F September 2020 – April 2025 DP83TG720S-Q1
PRODUCTION DATA
6.4.8.2 串行千兆位媒體獨立接口
串行千兆位媒體獨立接口 (SGMII) 提供了一種在 MAC 與 PHY 之間傳輸數據的方法，與 RGMII（12 引腳）相比，其信號引腳（4 引腳）明顯減少。SGMII 使用低電壓差分信號 (LVDS)，可減少發射并提高信號質量。
DP83TG720S-Q1 SGMII 能夠以 4 線制模式運行。以 4 線制運行時，兩個差分對用于發送和接收數據。在 RX 和 TX 方向下，時鐘和數據恢復分別在 MAC 和 PHY 中執行。
在 SGMII 配置寄存器（SGMIICTL，地址 0x608）中設置位 [0] = 0b0，可禁用 SGMII 自動協商。
表 6-13 中總結了 SGMII 信號。
表 6-13 SGMII 信號
| 功能 | 引腳 |
|---|---|
| 數據信號 | TX_M、TX_P |
| RX_M、RX_P |
圖 6-16 SGMII 連接用于千兆以太網的 SGMII MAC 接口具有嚴格的信號完整性要求，可滿足系統級性能要求。設計 PCB 時必須考慮以下要求。TI 建議使用 DP83TG720 IBIS 模型來檢查電路板級信號完整性。
SGMII 信號指南
- Sgmii Tx 和 Rx 信號在電路板上布線，控制差分阻抗為 100Ω +/- 5%。
- 最大布線長度限制在 5 英寸以內，以便提高信號完整性。
- p 和 n 的布線長度差限制在 5mil 以內。
- rx 線路上的交流耦合電容器應靠近 PHY 的 rx_p 和 rx_m 引腳布置。
- tx 線路上的交流耦合電容器應靠近 MAC 的 tx_p 和 tx_m 引腳布置。
- 僅在接收器（PHY 或 MAC）的引腳上使用高速差分探頭檢查信號完整性。
- PHY 層的 TX_M 和 TX_P 須符合以下眼圖模板規范：

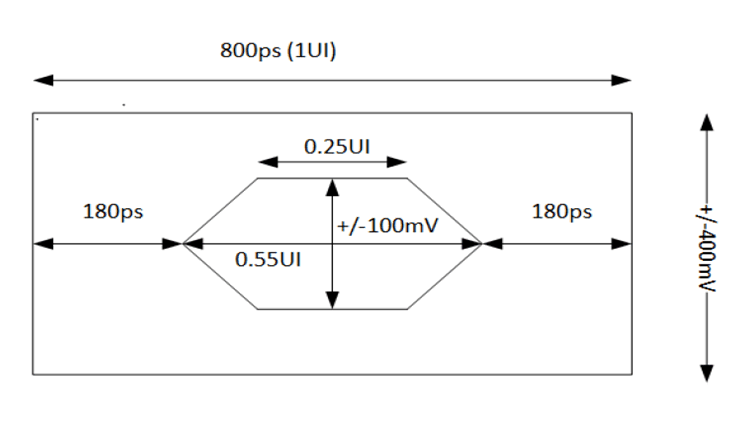

圖 6-17 Sgmii PHY 接收器眼圖模板要求
