8.3.10 簡化媒體獨立接口 (RMII)
DP83826 采用 RMII 規范（版本號：1.2）中規定的簡化媒體獨立接口 (RMII)。該接口旨在為第 22 條中指定的 IEEE 802.3 MII 提供一種引腳數更少的替代方案。從架構上講，RMII 規范在 MII 的任一側提供了一個額外的調節層，但在沒有 MII 的情況下可實現。DP83826 提供兩種類型的 RMII 操作：RMII 從模式和 RMII 主模式。RMII 主工作模式下，通過連接 XI 引腳的 25MHz CMOS 級振蕩器、連接 XI 與 XO 引腳的 25MHz 晶體為 DP83826 供電。50MHz 輸出時鐘以 DP83826 為基準，可連接到 MAC。在 RMII 從工作模式下，DP83826 由連接到 XI 引腳的 50MHz CMOS 電平振蕩器供電，并且與 MAC 共用同一個時鐘?；蛘?，在 RMII 從模式下，PHY 可通過主機 MAC 提供的 50MHz 時鐘運行。
RMII 規范具有以下特性：
- 支持 100BASE-TX 和 10BASE-Te
- 從 MAC 到 PHY（或來自外部源）的單個時鐘基準
- 提供獨立的 2 位寬發送和接收數據路徑
- 使用與 MII 接口相同的 CMOS 信號電平
該模式下，發送與接收路徑均采用 50MHz 內部基準時鐘，每個時鐘周期可傳輸 2 比特?cái)?shù)據。
RMII 信號具體匯總?cè)缦拢?/p>
| 功能 | 引腳 |
|---|---|
| 接收數據線 | TX_D[1:0] |
| 傳輸數據線 | RX_D[1:0] |
| 接收控制信號 | TX_EN |
| 發送控制信號 | CRS_DV |

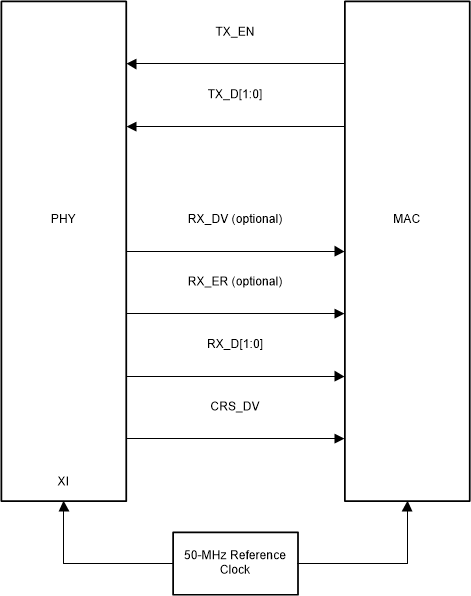

圖 8-5 使用外部 50MHz CMOS 電平振蕩器的 RMII
從模式信令
圖 8-6 使用來自 MAC 的 50MHz 時鐘的 RMII
從模式信令
圖 8-7 RMII 主信令TX_D[1:0] 上的數據以 RMII 主模式和從模式下的 50MHz 時鐘為基準鎖存在 PHY 上。RX_D[1:0] 上的數據以 50MHz 時鐘為基準提供。
此外，CRX_DV 可被配置為 RX_DV 信號。它可以通過一種更簡單的方法恢復接收數據，而無需將 RX_DV 與 CRS_DV 指示分開。
