6.3.16.2 快速鏈路丟棄功能
DP83825I 包括高級鏈路丟棄功能，可支持各種實時應用。鏈路丟棄機制是可配置的，包含可實現極快鏈路丟棄反應時間的增強模式。
DP83825I 支持增強型鏈路丟棄機制，又稱快速鏈路丟棄 (FLD)，能夠縮短用于確定鏈路的觀察窗口。確定鏈路狀態的方法有多種，可以根據用戶偏好啟用或禁用。可利用寄存器配置，在軟件中啟用快速鏈路丟棄功能。可以使用控制寄存器 3（CR3，地址 0x000B）來配置 FLD。位 [3:0] 和位 [10] 允許啟用各種 FLD 條件。發生鏈路丟棄時，可通過快速鏈路丟棄狀態寄存器（FLDS，地址：0x000F），讀取特定故障條件的指示。

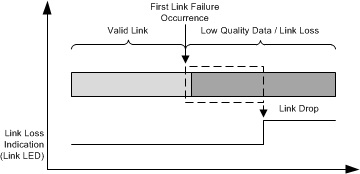

圖 6-6 快速鏈路丟棄快速鏈路丟棄標準包括：
- RX 錯誤計數 - 當在 10μs 窗口內發生預定義數量的 32 RX_ERs 時，鏈路會被丟棄。
- MLT3 錯誤計數 - 當在 10μs 窗口內發生預定義數量的 20 MLT3 錯誤時，鏈路會被丟棄。
- 低 SNR 閾值 - 當在 10μs 窗口內發生預定義數量的 20 次閾值交叉時，鏈路會被丟棄。
- 信號/能量耗損 - 當能量檢測器指示能量損失時，鏈路會被丟棄。
對于快速鏈路丟棄功能，允許單獨使用或以任意組合方式使用該等選項。
注：
由于該模式能夠實現極快的反應時間，因此更容易遇到臨時鏈路質量不良的情況。
