7.4.1.1 信號布線
PCB 布線存在損耗，如果導線過長，會導致信號質量降低。布線必須盡可能短。除非另有說明，否則所有信號布線必須為 50Ω 單端阻抗。差分布線必須為 100Ω 差分阻抗。請務必確保阻抗始終可控。阻抗不連續性會產生反射，進而導致發射與信號完整性問題。對于所有信號布線（特別是差分信號對），必須避免出現殘樁。

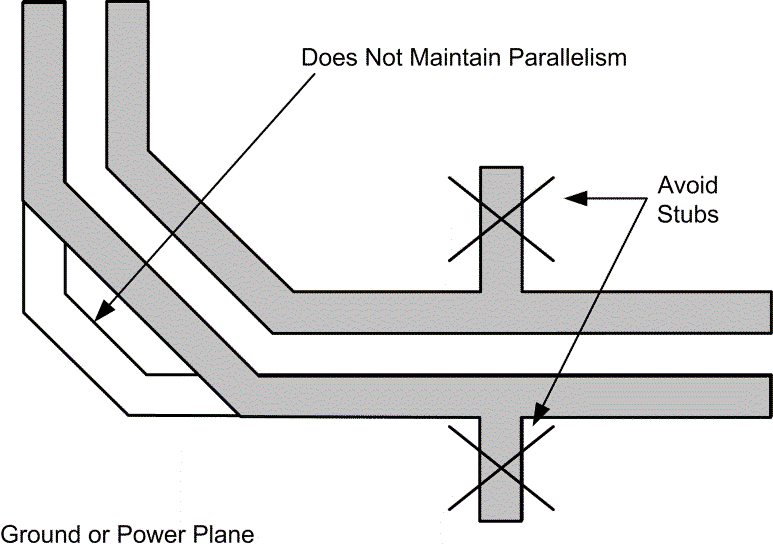

圖 7-5 差分信號布線在差分對內，布線必須相互平行，長度匹配。長度匹配能夠最大限度減小延遲差異，避免增加共模噪聲與發射。長度匹配對 MAC 接口連接也很重要。對于所有 RMII 發送信號布線，長度必須相互匹配，對于所有 RMII 接收信號布線，長度也必須相互匹配。
信號路徑布線不得存在交叉或過孔情形。過孔會導致阻抗不連續情形發生，必須最大限度減少過孔情形。在同一層布線差分信號對。不同層的信號之間至少要有一個返回路徑平面，否則不得存在交叉情形。差分對之間必須始終保持恒定的耦合距離。為提高便利性和效率，TI 建議首先布線關鍵信號（即 MDI 差分對、基準時鐘和 MAC IF 布線）。
