6.3.9 簡化媒體獨立接口 (RMII)
采用 RMII 規范（版本號：1.2）中規定的簡化媒體獨立接口 (RMII)。該接口旨在為第 22 條中指定的 IEEE 802.3 MII 提供一種引腳數更少的替代方案。從架構上講，RMII 規范在 MII 的任一側提供了一個額外的調節層，但在沒有 MII 的情況下可實現。能夠提供兩種 RMII 操作：RMII 從器件和 RMII 主器件。RMII 主模式下，通過連接 XI 引腳的 25MHz CMOS 級振蕩器或連接 XI 與 XO 引腳的 25MHz 晶體為 供電。50MHz 輸出時鐘以 為基準，可連接到 MAC。RMII 從機模式下， 由連接 XI 引腳的 50MHz CMOS 級振蕩器供電，并且與 MAC 共用同一時鐘。或者，在 RMII 從模式下，PHY 可通過主機 MAC 提供的 50MHz 時鐘運行。
RMII 規范具有以下特性：
- 支持 100BASE-TX 與 10BASE-Te。
- 從 MAC 到 PHY（或來自外部源）的單個時鐘基準
- 提供獨立的 2 位寬發送和接收數據路徑
- 使用與 MII 接口相同的 CMOS 信號電平
該模式下，發送與接收路徑均采用 50MHz 內部基準時鐘，每個時鐘周期可傳輸兩比特數據。
RMII 信號概述如 表 6-1 所示：
表 6-1 RMII 信號
| 功能 | 引腳 |
|---|---|
| 接收數據線 | TX_D[1:0] |
| 發送數據線 | RX_D[1:0] |
| 接收控制信號 | TX_EN |
| 發送控制信號 | CRS_DV |

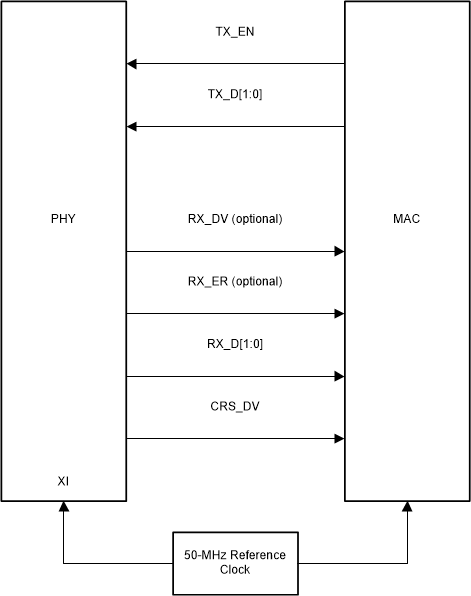

圖 6-2 RMII 從信令

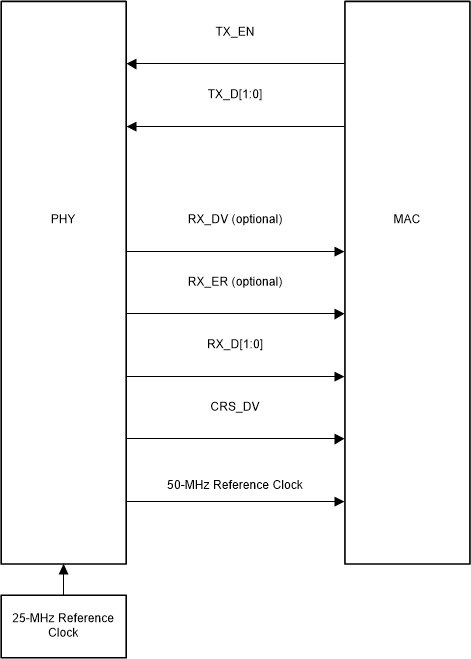

圖 6-3 RMII 主信令TX_D[1:0] 上的數據以 XI 引腳上的時鐘邊沿為基準鎖存在 PHY 上。對于 RX_D[1:0] 上的數據，以 XI 引腳上的時鐘邊沿為基準，鎖存在 MAC 上。
此外，CRX_DV 可被配置為 RX_DV 信號。這樣，就能夠通過一種更簡單的方法恢復接收數據，不需要將 RX_DV 與 CRS_DV 指示分開。
