7.3.4 上電復位 (POR)
AFEx3902-Q1 系列器件包含上電復位 (POR) 功能，可在加電時控制輸出電壓。在建立 VDD 電源后，便會發出 POR 事件。POR 使所有寄存器初始化為默認值，只有在 POR（啟動）延遲之后，與該器件的通信才有效。一旦發生 POR 事件，AFEx3902-Q1 中所有寄存器的默認值都將立即從 NVM 加載。
該器件加電時，POR 電路將器件設置為默認模式。POR 電路需要特定的 VDD 電平（如圖 7-2 所示）才能確保內部電容器在加電時放電并使器件復位。為了確保發生 POR，VDD 小于 0.7V 的時間必須至少為 1ms。當 VDD 降至低于 1.65V 但仍高于 0.7V（顯示為未定義區域）時，該器件在所有指定的溫度和電源條件下可能會也可能不會復位。在這種情況下，需啟動 POR。當 VDD 保持為大于 1.65V 時，不會發生 POR。

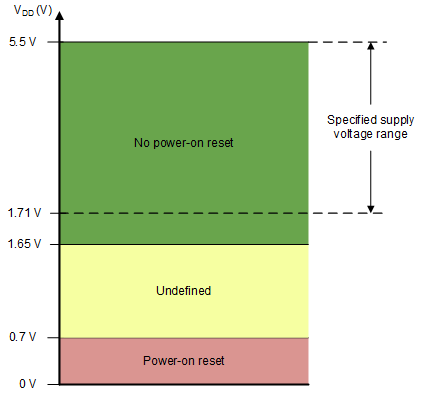

圖 7-2 VDD POR 電路的閾值電平
