ZHCSY43 April 2025 ADC3664-EP , ADC3664-SEP
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。

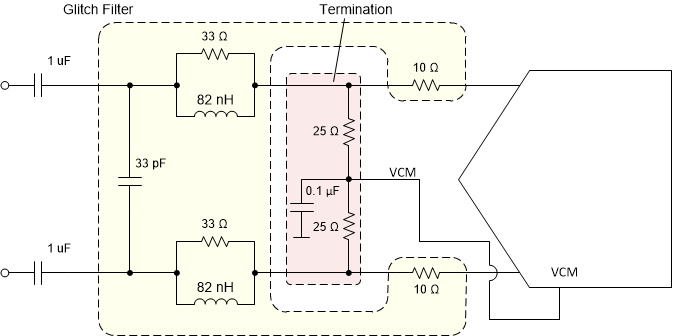

ADC3664-xEP 需要使用 ADC 的共模輸出電壓 (VCM) 和端接網絡進行外部直流偏置,如 圖 7-6 所示。端接位于干擾濾波器網絡內。如果在輸入端使用平衡-非平衡變壓器,則必須調整端接阻抗以考慮變壓器的匝數比。使用放大器時,需調整端接阻抗以優化放大器性能。
