ADC3664-xEP 需要兩個不同的電源。AVDD 電源軌為內部模擬電路和 ADC 供電,而 IOVDD 電源軌為數字接口和內部數字電路(如抽取濾波器或輸出接口映射器)供電。不需要電源時序。
AVDD 電源必須具有低噪聲才能實現數據表性能。在接近直流運行的應用中,還需要考慮電源的 1/f 噪聲貢獻。該 ADC 專為實現出色的 PSRR 而設計,有助于進行電源濾波器設計。
推薦的電源架構包括以下兩種:
TI WEBENCH? Power Designer 用于選擇和設計所需的各個電源元件:請參閱 WEBENCH? Power Designer
為第一級推薦的開關穩壓器包括 TPS7H4010-SEP 和類似器件。
推薦的低壓降 (LDO) 線性穩壓器包括 TPS73801-SEP、TPS7H1111-SEP 以及類似器件。
對于僅開關穩壓器的方法,紋波濾波器必須設計為與直流/直流轉換器的開關紋波頻率一致的陷波頻率。注意:WEBENCH? 報告的開關頻率,并設計 EMI 濾波器和電容器組合,以使陷波頻率根據需要居中。圖 8-8 和圖 8-9 展示了這兩種方法。
AVDD 和 IOVDD 電源電壓不應共享,以防止數字開關噪聲耦合到模擬信號鏈中。

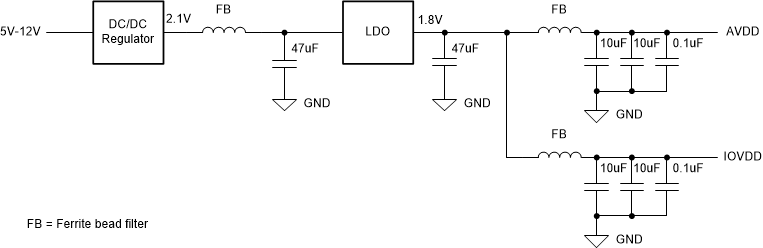

圖 8-8 示例:LDO 線性穩壓器方法

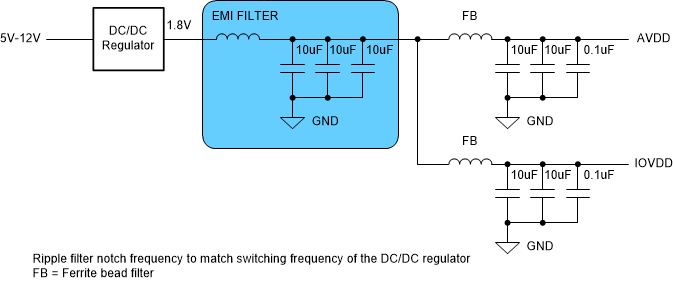

圖 8-9 僅開關方法示例
