封裝信息

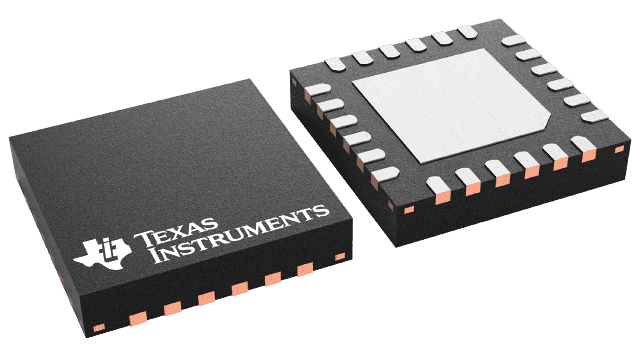

| 封裝 | 引腳 WQFN (RTW) | 24 |
| 工作溫度范圍 (°C) -40 to 85 |
| 包裝數量 | 包裝 3,000 | LARGE T&R |
TCA6416A 的特性
- I2C 至并行端口擴展器
- 工作電源電壓范圍為 1.65 V 至 5.5 V
- 支持 1.8V、2.5V、3.3V 和 5V I2C 總線和 P 端口之間進行雙向電平轉換和 GPIO 擴展
- 3µA 的低待機流耗
- 可耐受 5V 電壓的 I/O 端口
- 400kHz 快速 I2C 總線
- 硬件地址引腳，允許在同一 I2C/SMBus 總線上支持兩個 TCA6416A 器件
- 低電平有效復位輸入 (RESET)
- 開漏低電平有效中斷輸出 (INT)
- 輸入/輸出配置寄存器
- 極性反轉寄存器
- 內部上電復位
- 加電時所有通道均被配置為輸入
- 加電時無干擾
- SCL 和 SDA 輸入端裝有噪聲濾波器
- 具有最大高電流驅動能力的鎖存輸出，適用于直接驅動 LED
- 閂鎖性能超過 100mA，符合 JESD 78 II 類規范的要求
- ESD 保護性能超過 JESD 22 規范要求
- 2000V 人體放電模型 (A114-A)
- 200V 機器放電模型 (A115-A)
- 1000V 充電器件模型 (C101)
TCA6416A 的說明
TCA6416A 是一款 24 引腳器件，可為兩線雙向 I2C 總線（或 SMBus）協議提供 16 位通用并行輸入/輸出 (I/O) 擴展。該器件在 I2C 總線側 (VCCI) 的工作電源電壓范圍為 1.65V 至 5.5V，在 P 端口側 (VCCP) 的工作電源電壓為 1.65V 到 5.5V。
該器件支持 100kHz（標準模式）和 400kHz（快速模式）時鐘頻率。當開關、傳感器、按鈕、LED、風扇等設備需要額外使用 I/O 時，I/O 擴展器（如 TCA6416A）可提供簡易解決方案。
